WPC-Sichtschutz IDEAL

Starke und massive Steckzäune

Stabil
UV-beständig
Sehr leichte Reinigung
Windbeständig
Die Pluspunkte
  • Stabile Aluminium-Pfosten 90x90mm
  • Massive WPC Füllungen
  • Wartungsarme WPC-CoEx-Oberfläche
  • Freier Mix aus WPC / Aluminium
  • Flexible Maße, anpassbares Stecksystem
Produktdetails :
  • Unempfindlich gegen Ausbleichen, wartungsarm
  • Gute Windbeständigkeit (120 km/h)
  • Individuelle Zusammenstellung der Zäune
  • Glaseinsätze 8 mm ESG
1

AUSWAHL

der Farbe und Oberfläche der WPC-Massiv-Füllungen

2

Wählen Sie Ihre Wunschoptik

durch Zusammenstellung Ihres Mixes aus Aluminium- & WPC-Füllungen

3

Planen Sie Ihren Zaun

ganz einfach und individuell

Eigenschaften

Material:
QUALICOAT-zertifizierte Aluminiumbeschichtung.
Coextrudiertes WPC, UV-beständig
Pfostenquerschnitt:
90x90mm - Stärke 2mm
mit Innenrohr und Querverstärkungen
Farben:
Horizon: Castle Grey, Ipé,
Symmetry: Graphite, Warm Sienna, Cinnabar
Aluminium : Anthrazitgrau (RAL 7016).
Querschnitt Steckprofile
24x115mm (100mm Aluminium Deckbreite)
24x136mm (WPC Deckbreite)
Montage:
Flexible und sichere Montage,
stabiles Stecksystem mit verstärkten Alupfosten

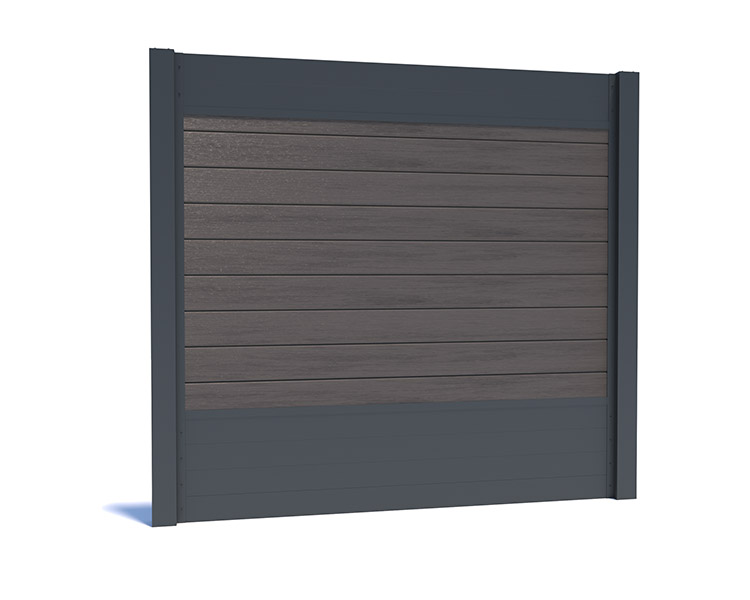

IDEAL , ein robuster und sehr moderner Zaun

IDEAL ist ein Zaunkonzept, das aus massiven, kürzbaren WPC-Füllungen und einer sehr stabilen Aluminiumkonstruktion besteht. Die Pfosten werden mit einem 24-mm-U-Profil, das aufgeschraubt wird, zu Anfangs-, Mittel-, Eck- und End-Pfosten.

Die Aluminiumfüllung, bestehend aus Nut-Feder-Profilen und einem Abschlussprofil, werden mit den WPC-Füllungen kombiniert.

Die verschraubte, sehr stabile Konstruktion der gesamten Einheit macht sie witterungsbeständig und ermöglicht den Aufbau eines stabilen Zauns mit unglaublich langer Lebensdauer

Dieses Konzept lässt sich an alle örtlichen Gegebenheiten anpassen. Eine Aluminium-Gartentür vervollständigt dieses Programm.

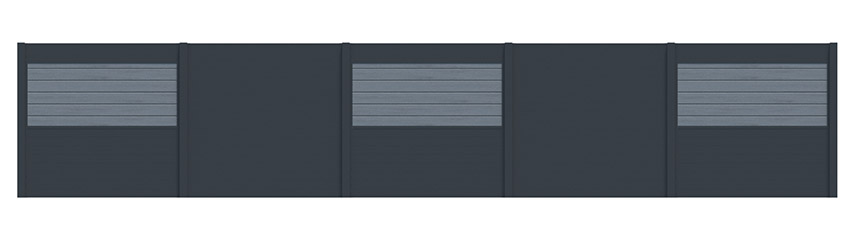

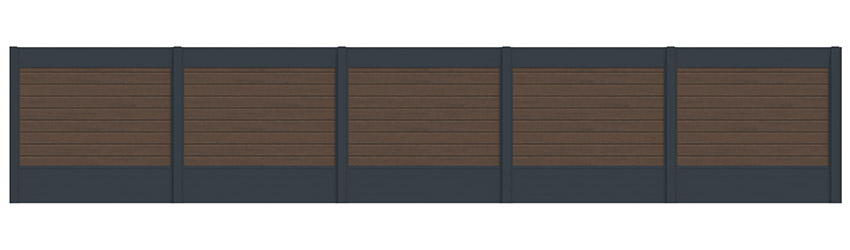

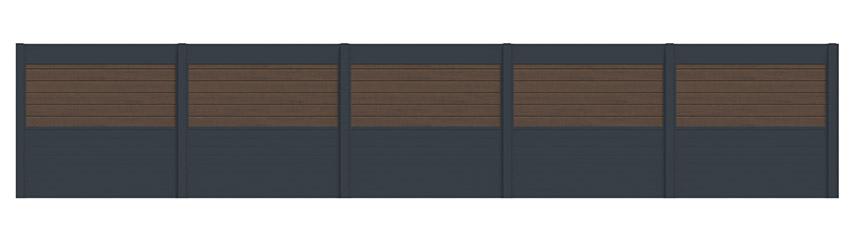

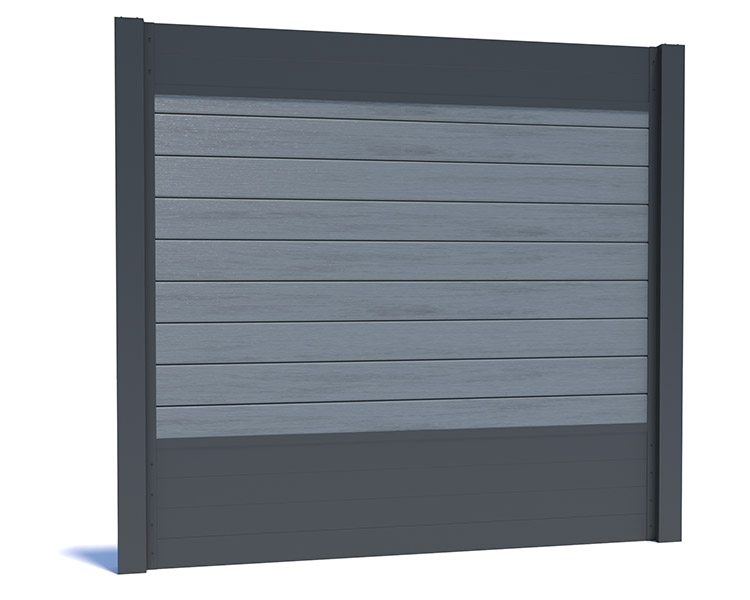

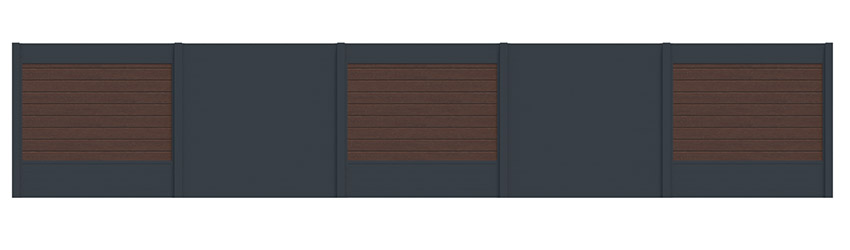

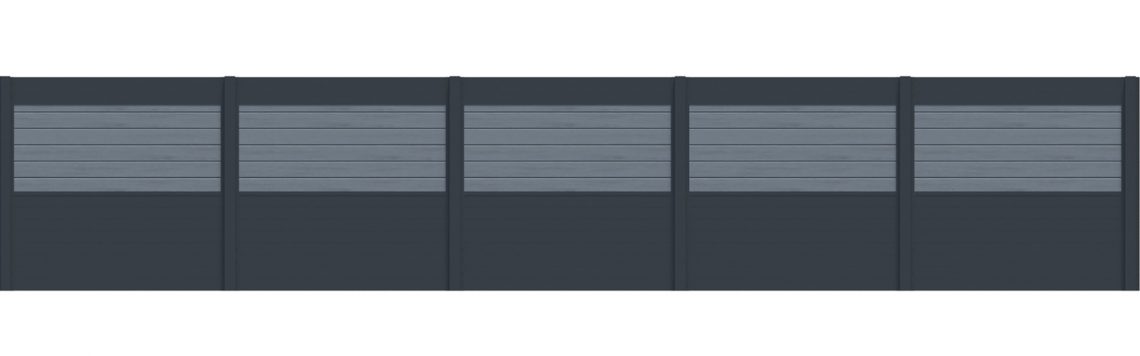

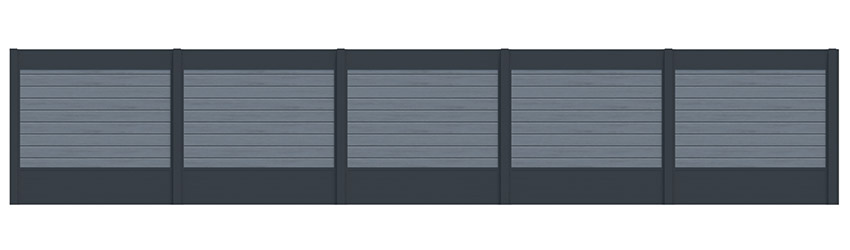

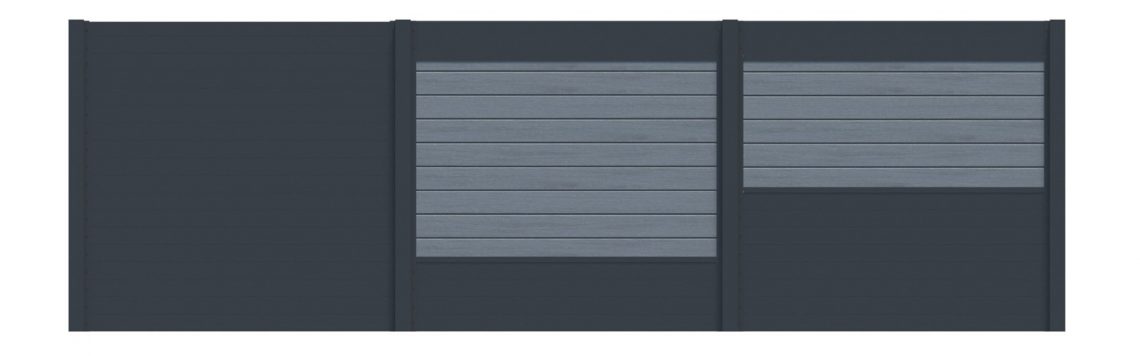

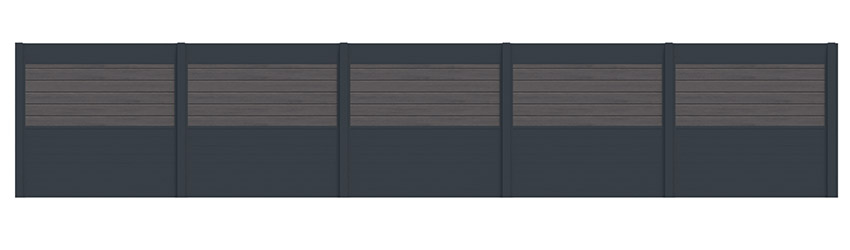

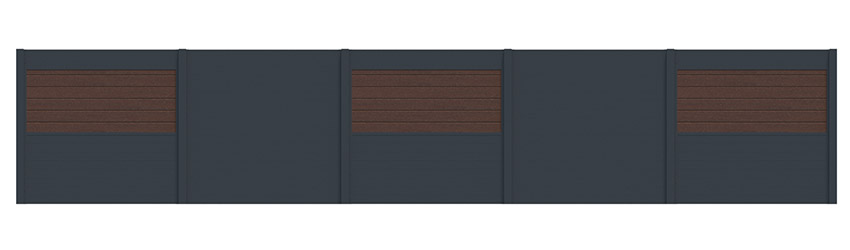

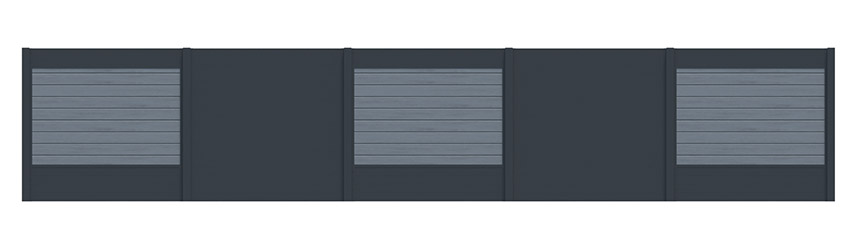

Kombinationsbeispiele

Montage Ihres IDEAL-Zauns

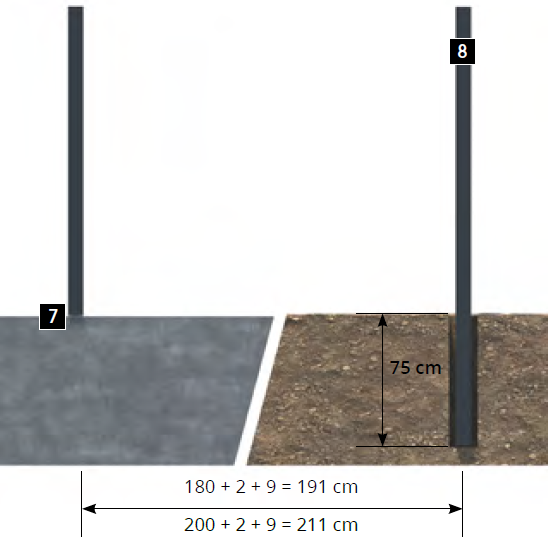

Es gibt 2 Möglichkeiten, die Pfosten im Boden zu befestigen:

1 - Platziert auf einer Betonplatte.
Verdüblen Sie den Pfostenanker aus Edelstahl mit einem Durchmesser von 60 mm und einer Länge von 60 cm mit 4 Edelstahl-Schrauben (nicht im Lieferumfang enthalten) auf seinem Fundament. Aufgrund des geringen Lochabstands werden Chemodübel vorgeschrieben.

2 - Verankerung auf weichem Untergrund.
Graben Sie ein Loch mit einer Tiefe von 80 cm und einem Durchmesser von 40 cm, und betonieren Sie den Aluminiumanker (Rundrohr) 60-75 cm tief ein.

Der Abstand zwischen den Stützen (Mitte-Mitte) hängt von der Länge der gewählten Bretter ab: 180 + 11 = 191cm oder 200 + 11 = 211cm.

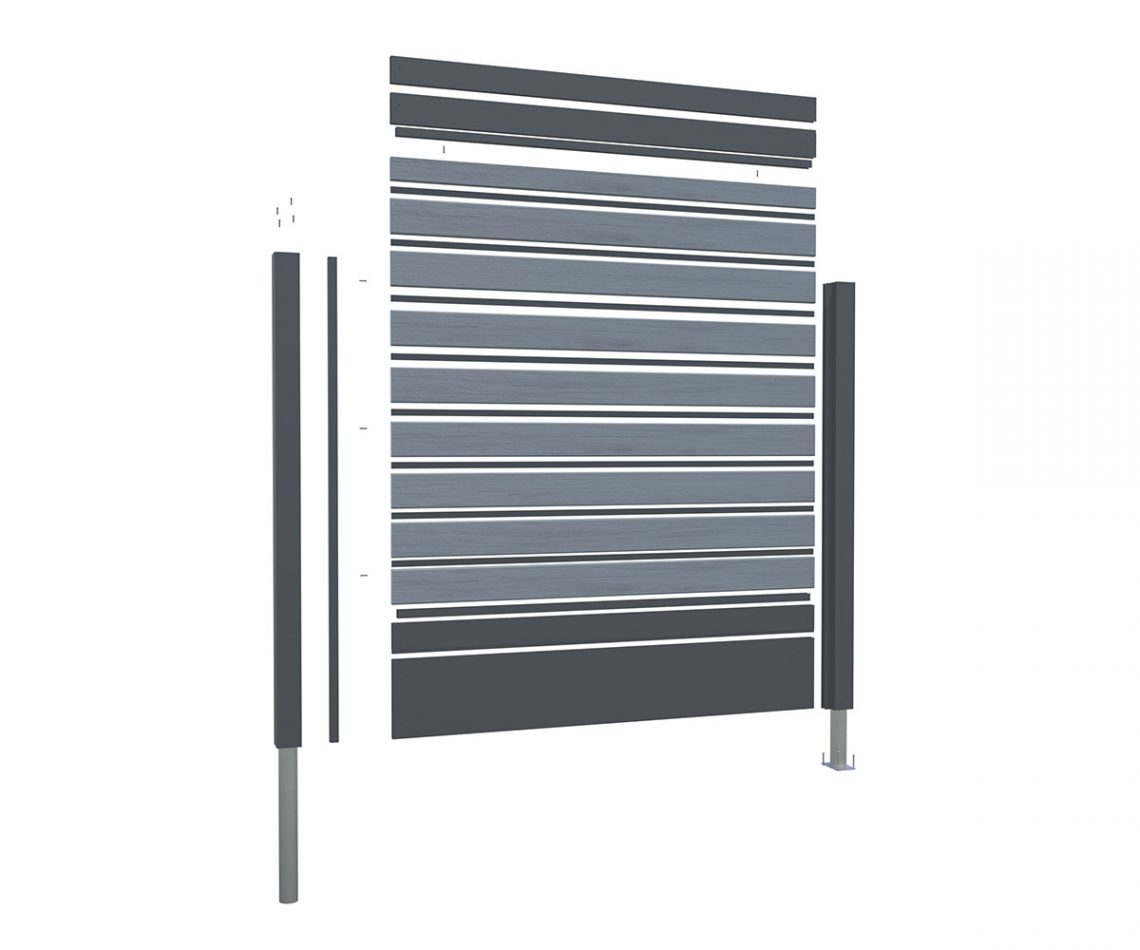

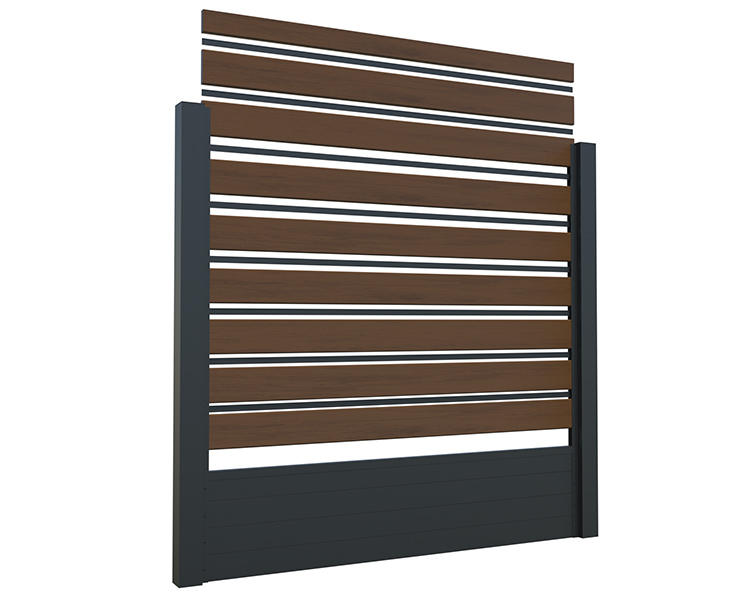

Einsetzen der Füllungen

Die ersten Reihen der Aluminiumprofile müssen in den 24-mm-U-Schienen zwischen den Pfosten ineinander gesteckt werden, beginnend unten mit dem Abschlussprofil (Öffnung nach oben) und folgend mit dem Steckprofil (Feder nach unten). Mindestens eine Reihe Aluminium ist unten vorgeschrieben, das Abschlußprofil wird aus optischen Gründen empfohlen. Diese Profile werden an jedem Ende mit einer Edelstahlschraube 4,8x13mm fest mit der Schiene verschraubt.

Ausnahme: Nur Alu-Füllung ohne WPC, dann erfolgt der Start unten mit einem normalen Nut-Feder Profil (Feder nach oben). Bis vor das Abschlussprofil wird so weitergebaut.

Die WPC Füllungen werden dann mit einer 3x16mm losen Feder dazwischen eingesetzt. U-Leiste als Konnektor zwischen Alu- und WPC-Füllungen nicht vergessen. Diese Füllungen benötigen 5 mm Abstand in der U-Leisten an beiden Seiten und werden nicht fixiert (Ausdehnung aufgrund von Temperaturschwankungen (1 mm/ml) berücksichtigen).

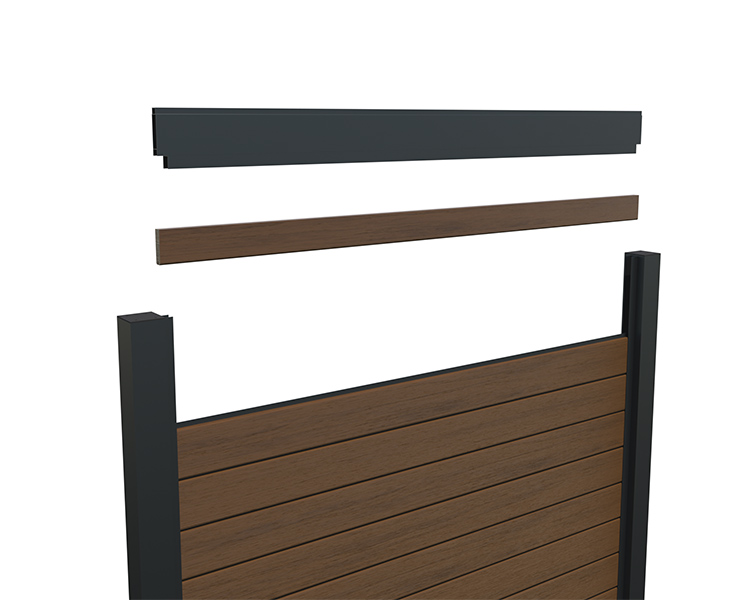

Befestigen von Abschlussleisten

Aus ästhetischen Gründen endet der Zaun mit der Anbringung von 2 Aluminiumprofilen. Das Ziel ist es, bündig mit dem Pfosten abzuschließen. Dazu muss an der Oberseite der letzten WPC-Füllung eine Abstand von 21 cm (Pfostenüberstand) gelassen werden. Eine Anpassung der obersten Füllung mittels Säge über die gesamte Länge ist möglich und wird vom Aluprofil abgedeckt.

Befestigen Sie die 24-mm-U-leiste an dem Aluprofil mit Nut-Feder und setzen Sie in Reihenfolge ein: U-Leiste + Aluprofil mit Nut-Feder (Feder oben) und dann oben das Abschlussprofil. Diese letzten 2 Alu-Profile werden an jedem Ende mit einer Edelstahlschraube sicher befestigt.

Nähere Erläuterungen zu den Installationsdetails finden Sie in der Installationsanleitung: IDEAL-Installationsanleitung

Die IDEAL-Komponenten

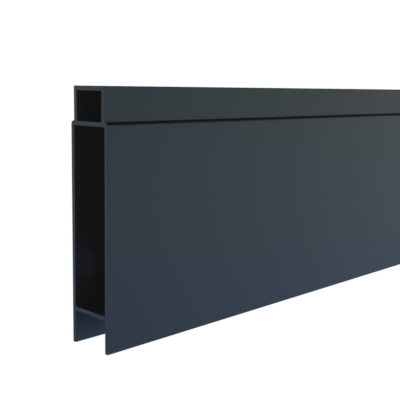

  • Alu-Steckprofil 24x115mm
    • • Deckhöhe: 100mm
    • • Länge 180 und 200 cm
    • • RAL 7016 - Textur

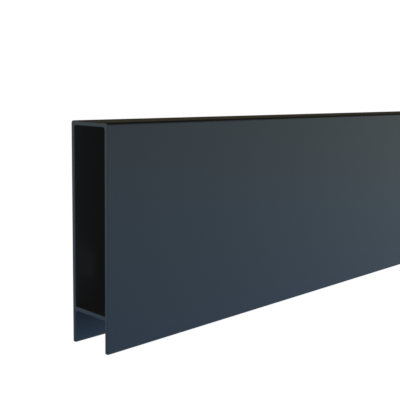

  • Alu-Abschlussprofil 24x100mm
    • • Länge 180 und 200 cm
    • • RAL 7016 - Textur

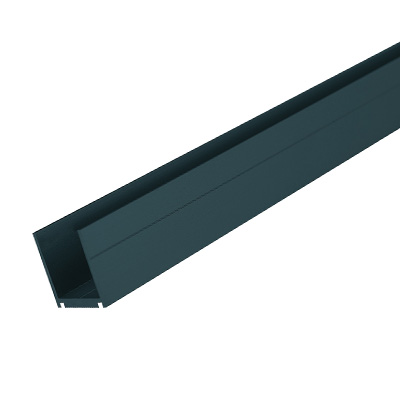

  • U-Leisten 24 mm
    • • Abmessung: 29x32mm
    • • Länge 180 und 200 cm
    • • RAL 7016 - Texturé
    • • Als U-Leiste und Konnektor

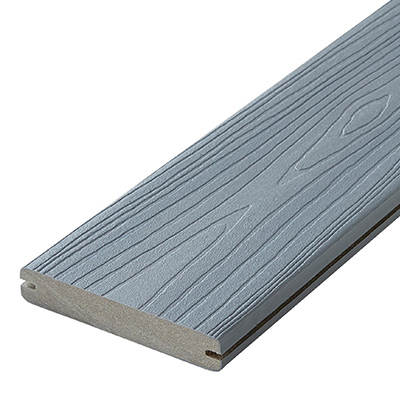

  • WPC-Füllung Horizon Castle Grey
    • • Abmessung 24x136mm
    • • Länge 180 und 200 cm
    • • UV-stabile CoEx-WPC-Oberfläche

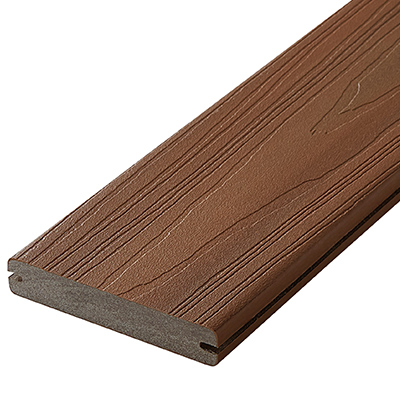

  • WPC-Füllung Horizon Ipe
    • • Abmessung 24x136mm
    • • Länge 180 - 200 cm
    • • UV-stabile CoEx-WPC-Oberfläche
  • WPC-Füllung Symmetry Graphite
    • • Abmessung 24x136mm
    • • Länge 180 - 200 cm
    • • UV-stabile CoEx-WPC-Oberfläche

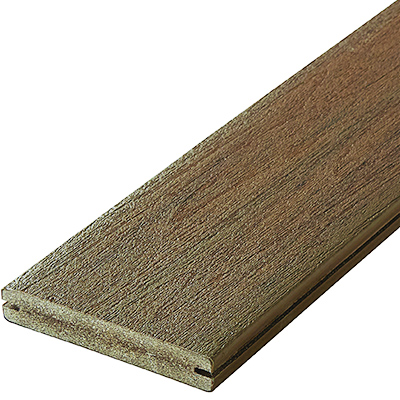

  • WPC-Füllung Symmetry Warm Sienna
    • • Abmessung 24x136mm
    • • Länge 180 - 200 cm
    • • UV-stabile CoEx-WPC-Oberfläche

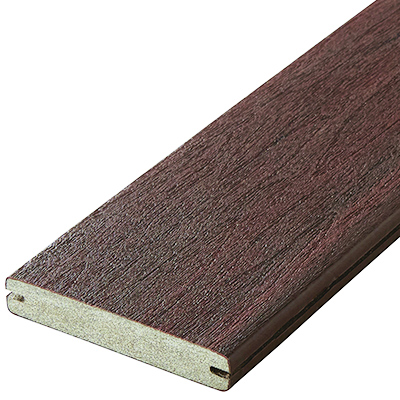

  • WPC-Füllung Symmetry Cinnabar
    • • Abmessung 24x136mm
    • • Länge 180 - 200 cm
    • • UV-stabile CoEx-WPC-Oberfläche

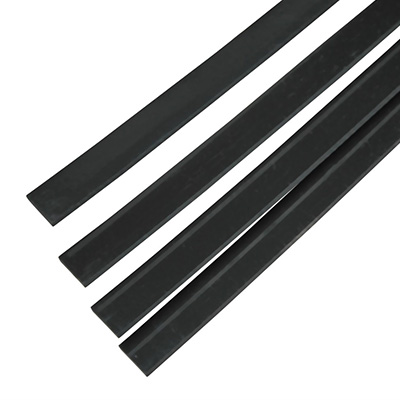

  • Lose Verbindungsfeder
    • • Abmessung 3x16mm
    • • Länge 183 cm

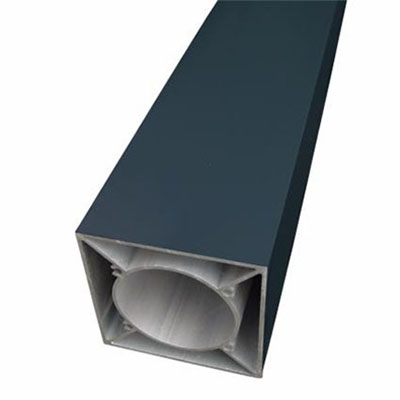

  • Pfosten 90x90mm
    • • Abmessung 90x90mm
    • • Länge 183 und 200 cm
    • • RAL 7016 - Textur
    • • Wandstärke: 2mm

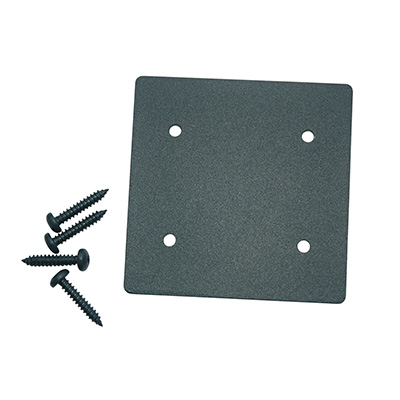

  • Pfostenabdeckkappe 90x90mm
    • • Abmessung 90x90mm
    • • Inkl. 4 Schrauben
    • • RAL 7016 - Textur
    • • Materialstärke: 1mm

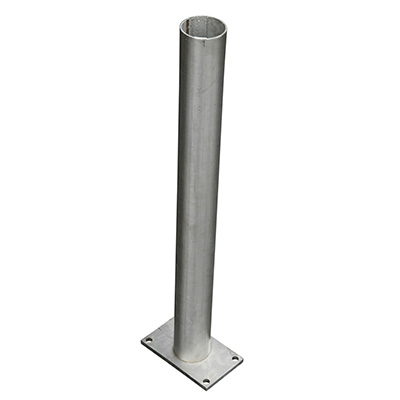

  • Aufschraubanker
    • • Länge: 60 cm
    • • Durchmesser 60mm
    • • Edelstahl

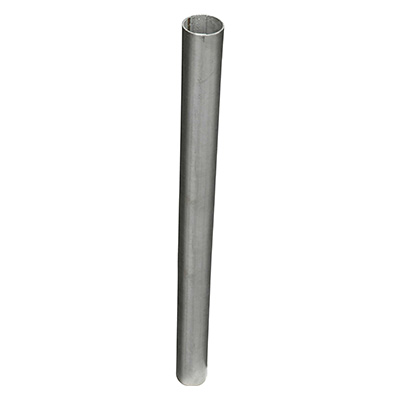

  • Anker zum Einbetonieren
    • • Länge: 150 cm
    • • Durchmesser 60mm
    • • Aluminium
    • • Wandstärke: 3 mm

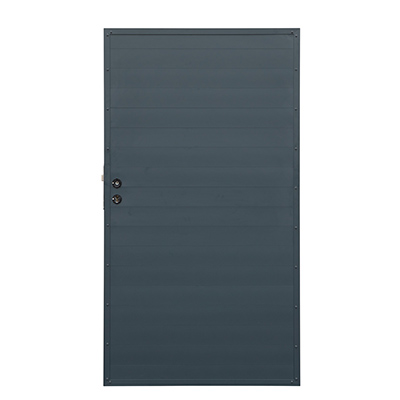

  • Gartentür IDEAL 180x100cm
    • • Höhe 180 cm
    • • Breite 100 cm
    • • Aluminium
    • • RAL 7016

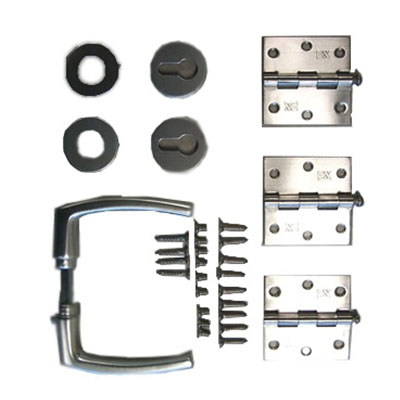

  • Beschlagsatz für IdeAL Gartentür

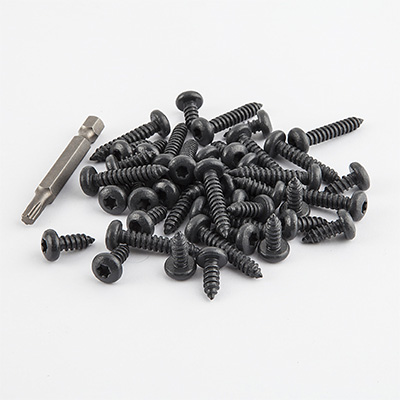

  • Schraubensatz RAL7016-beschichtet+ Torxbit
    • • 4,8 x 13mm
    • • Inox 304
    • • RAL 7016

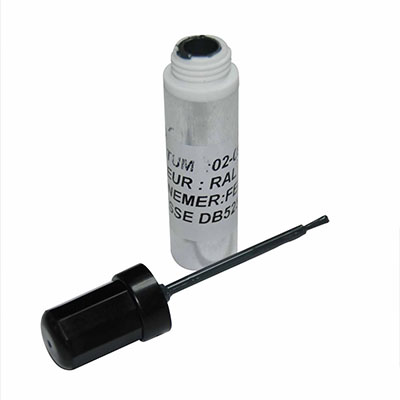

  • Reparaturset
    Farbe RAL 7016

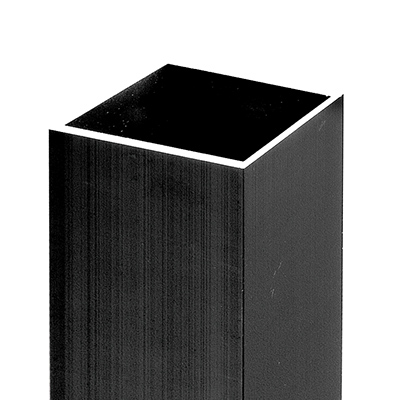

  • Alu-Pfosten 90x90mm verstärkt für Gartentür IdeAL
    Wandstärke 4 mm

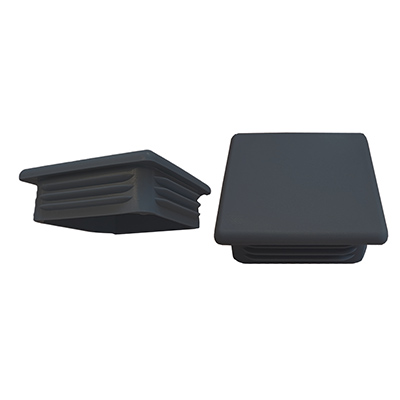

  • Türpfosten-Pfostenkappe

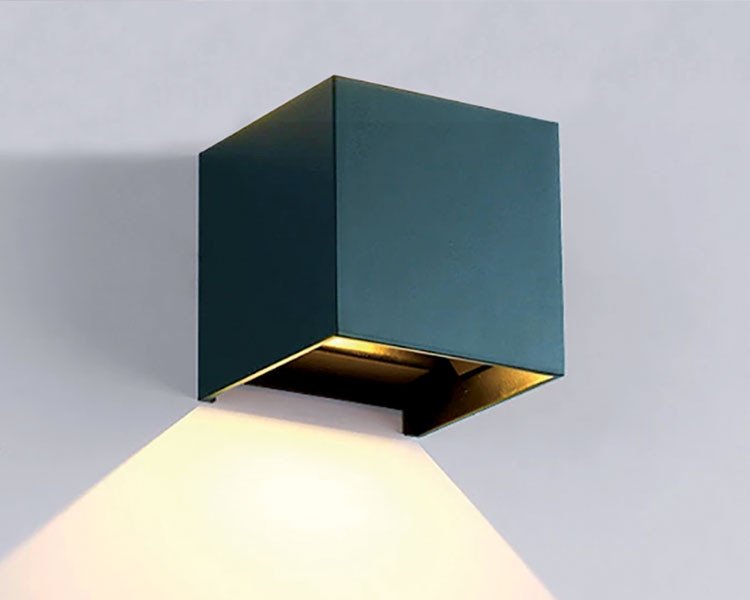

  • Spot Lakka
    • • Abmessung 100x100x100mm
    • • Aluminium 7016
    • • 220V - 100 Lumen
    • • IP67

Technical documents

  • Montageanleitung IDEAL 2021-DE.pdf
