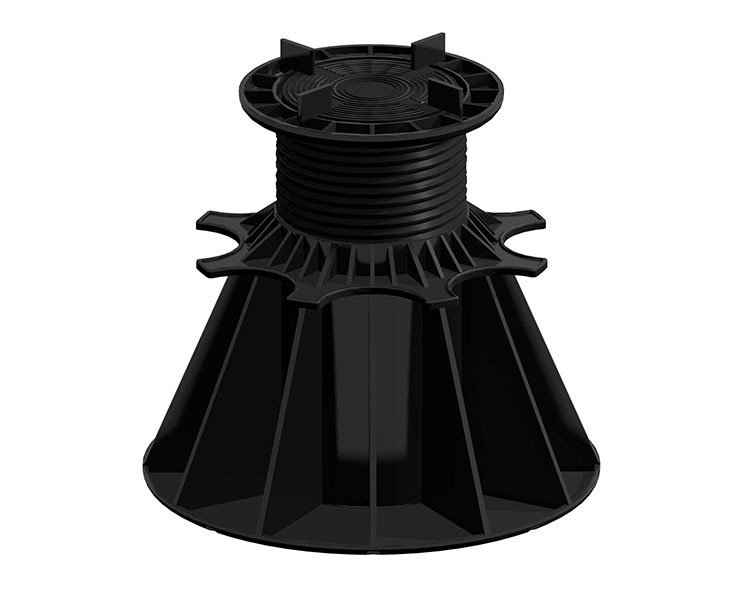

Stelzlager für Fliesen NIVO®
Eine verstellbare, robuste und einfach zu montierende Stütze für Fliesen
- Zum Verlegen von Platten von 25 bis 530 mm
- Stelzlagerkopf mit Plattenstütze
- Höhenverstellung mit Mikrometerschraube
- Stützt bis zu 1000 kg
- Entspricht DTU 51-4 und 43.1
- Aus recycelbarem Polypropylen
Eigenschaften
von 40 bis 60 mm
von 50 bis 80 mm
von 80 bis 140 mm
von 140 bis 230 mm
>> 560 mm mit Zusatzelement
CaCO3
Zusatzelement 60mm
Verstellkeil für 2 bis 5°
Zum Verkeilen von Platten von 25 bis 530 mm Höhe

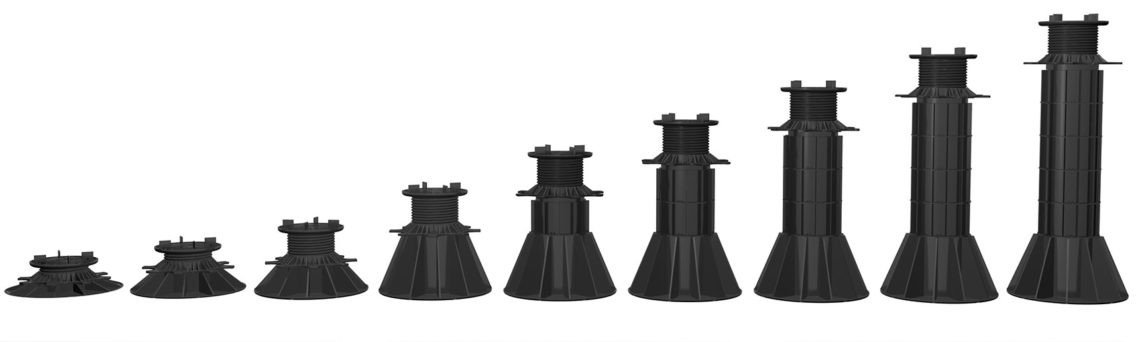

NIVO® Stelzlager für Beton-, Keramik- oder Holzplatten sind in 7 Höhen von 25 bis 240 mm erhältlich, mit der Möglichkeit, sie bis zu 530 mm anzuheben.
Alle unsere höhenverstellbaren NIVO® Stelzlager für Fliesen mit mikrometrischen Schrauben sorgen für eine präzise Montage Ihrer Plattenterrasse. Die Qualität des verwendeten Materials sorgt für eine Wetterbeständigkeit, Beständigkeit gegen UV und eine bemerkenswerte Stabilität.
Die NIVO® Stelzlager haben alle einen Sockel von Ø20cm = 314cm², der breit genug ist, um zu verhindern, dass die Struktur in einen stabilisierten Boden versinkt. Dieser Durchmesser entspricht natürlich DTU 51-4, Terrasse und 43, Abdichtung. Der Durchmesser der Rotationsschraube ist einer der größten auf dem Markt und bietet eine hervorragende Stabilität des Stelzlagers.
Unsere Terrassenfüße erfüllen alle die DTU 43 und 51-4. Die Belastung pro Terrassenfuß beträgt maximum 1000 kg. (Protokoll der Belastungstests auf Anfrage erhältlich)

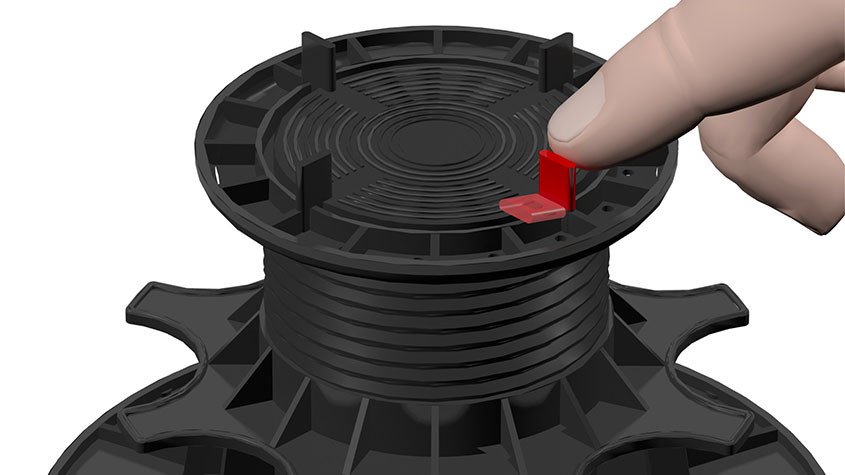

Teilbare Stifte
Jeder Padkopf hat 4 teilbare Haltenoppen, auf denen jede Platte montiert werden kann: Holz, Kies, Beton...
Durch das Drehschraubensystem kann der Terrassenfuß NIVO® einfach montiert werden. Die Höhenverstellung der Struktur ist maximal vereinfacht.
Belastbarkeit von 1000 kg
NIVO® Stelzlager für Fliesen, die im Labor getestet wurden, weisen eine Druckfestigkeit von 1000 kg auf.
Diese hohe Belastbarkeit erfüllt die Anforderungen der DTU 51-4 für den Einsatz als Terrassenstützen im Freien.

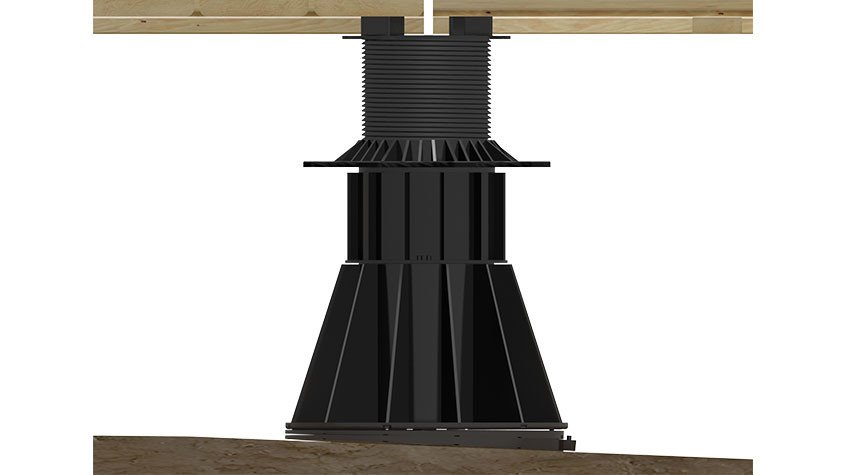

Neigungskorrektor bis 5°
Die Stelzlager für Fliesen können bei Neigungen bis zu 5° eingesetzt werden. Die Korrektoren bestehen aus zwei Scheiben, die zusammengesetzt und unter der Grundplatte positioniert werden. Die Einstellung erfolgt durch einfaches Drehen der beiden Scheiben gegeneinander
Technische Diagramme
-

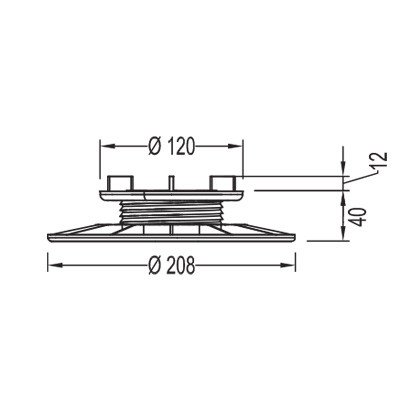

Stelzlager 25 - 40 mm- - Öffnung min.: 25 mm
- - Öffnung max.: 40 mm
- - Gewicht: 0.17 kg
-

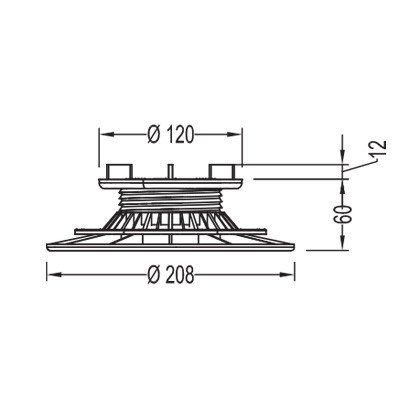

Stelzlager 40 - 60 mm- - Öffnung min.: 40 mm
- - Öffnung max.: 60 mm
- - Gewicht: 0.23 kg
-

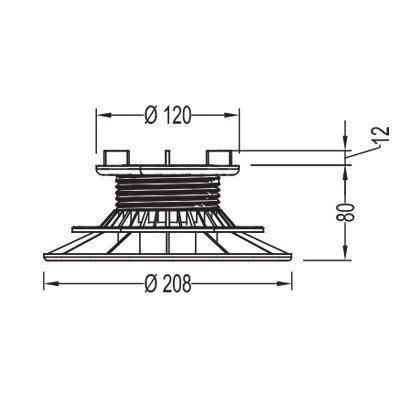

Stelzlager 50 - 80 mm- - Öffnung min.: 50 mm
- - Öffnung max.: 80 mm
- - Gewicht: 0.26 kg
-

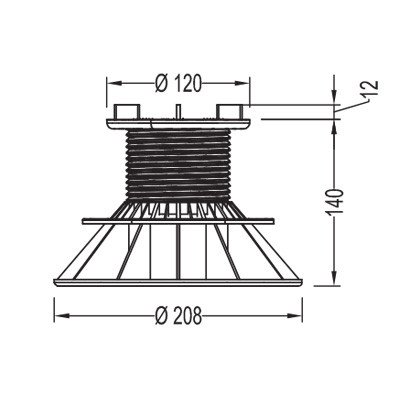

Stelzlager 80 - 140 mm- - Öffnung min.: 80 mm
- - Öffnung max.: 140 mm
- - Gewicht: 0.33 kg
-

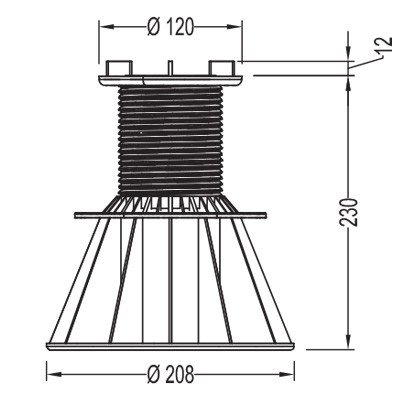

Stelzlager 140 - 230 mm- - Öffnung min.: 140 mm
- - Öffnung max.: 230 mm
- - Gewicht: 0.51 kg
-

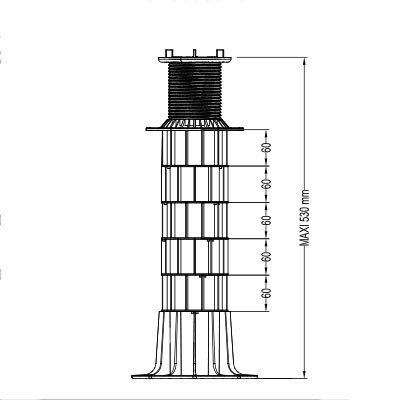

Stelzlager 230 - 530 mm- - Öffnung 1 Zusatzelement: 200 mm
- - Öffnung max.: 530 mm

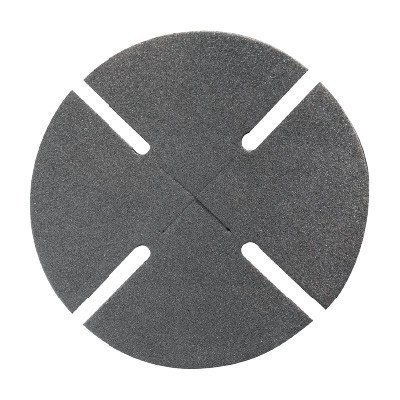

Der Dämpfungspuffer absorbiert Stöße und verbessert den akustischen Komfort Ihrer Terrasse.
Zusatzelement 60mm zur Erhöhung von Stelzlagern von 140-230mm. Sie können bis zu 5 Zusatzelemente für eine maximale Höhe von 530 mm übereinander stapeln und behalten gleichzeitig eine stabile Basis.
Der NIVO® Neigungskorrektor ermöglicht den Ausgleich einer Neigung von 2 bis 5%.

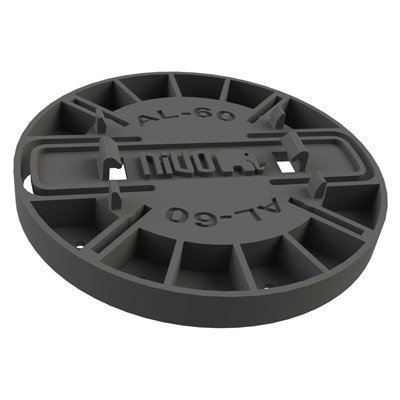

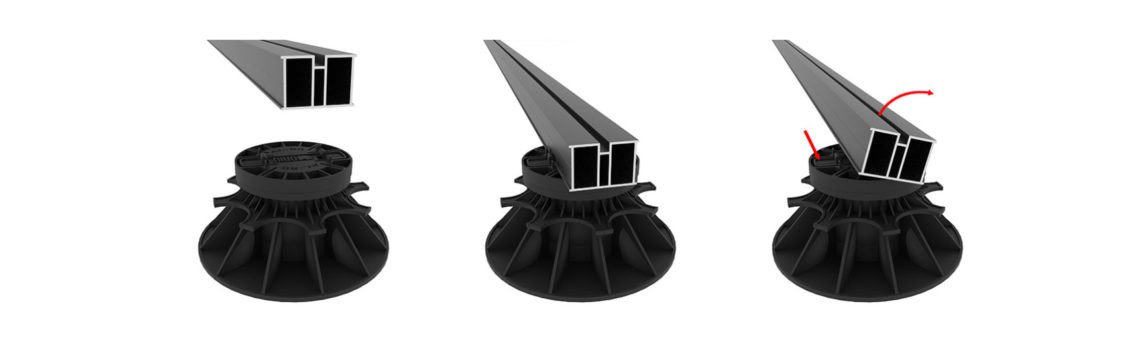

Der Aufsatz für NIVO®-Stelzlager für Fliesen dient als Halterung der Aluminiumträger der StructurAL®-Reihe.

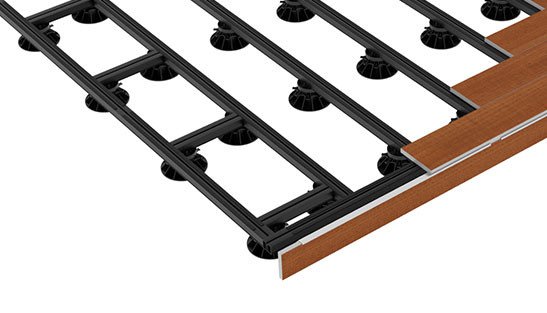

Optional: Der Aufsatz für NIVO® Stelzlager als Halterung von StructurAL® Aluminiumträgern
NIVO®-Stelzlager für Fliesen können mit einem 1 cm starken "Aufsatz" ausgestattet werden, der auf den Stelzlagerkopf zwischen die Stifte montiert werden kann und ermöglicht, die 40x60 mm Aluminiumbalken des StructurAL®-Konzeptes leicht aufzusetzen und zu lösen.
