StructurAL® Aluminium-Tragbalken 40 x 60 mm

Langlebige und widerstandsfähige Unterkonstruktion für Terrassendielen

25 Jahre Garantie
Entspricht DTU 51-4
Sehr stabil
Produktdetails
  • Unverrottbar - Witterungsbeständig
  • Schnelle und einfache Montage
  • Modulares und demontierbares Konzept
  • Ausgezeichnete mechanische Resistenz
  • Keine Verformung - Perfekte Planebenheit
  • 25 Jahre Garantie

Ein modulares und nachhaltiges Konzept

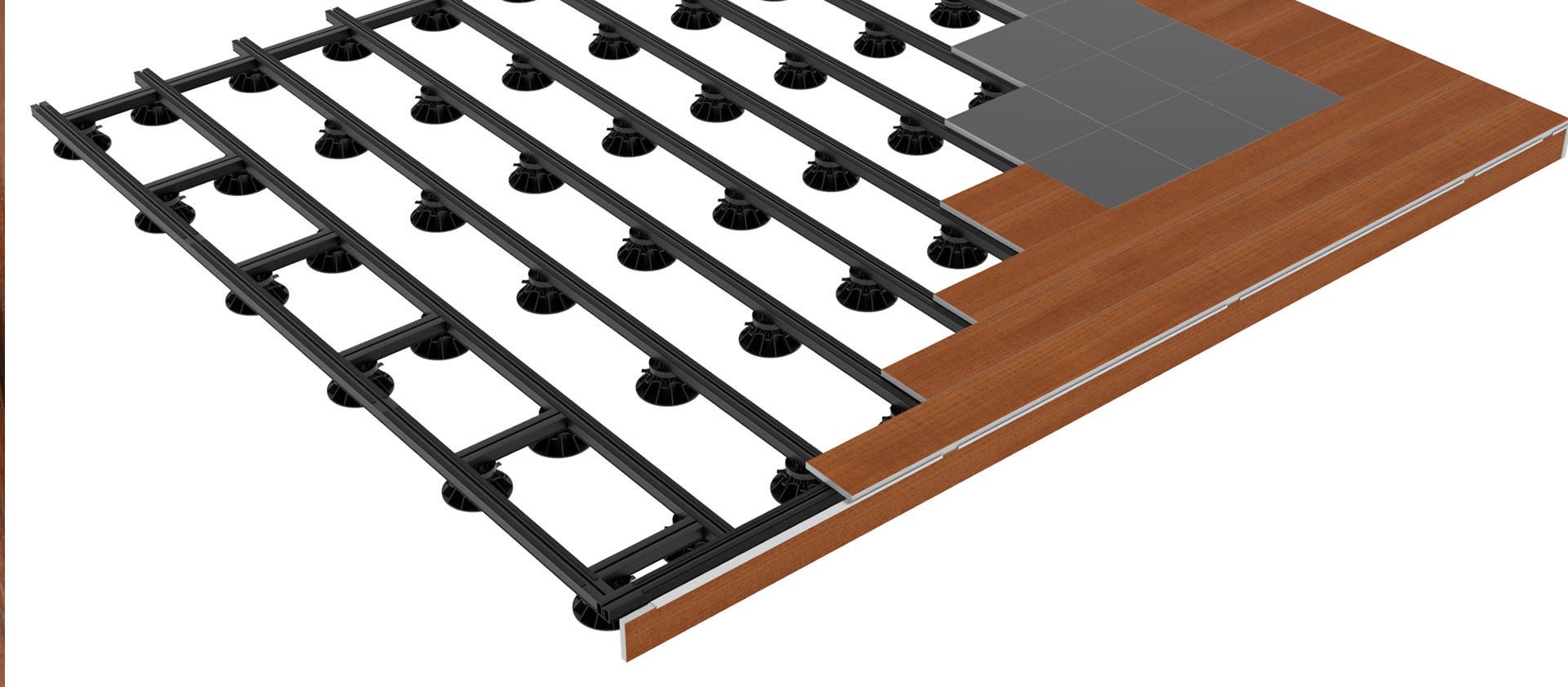

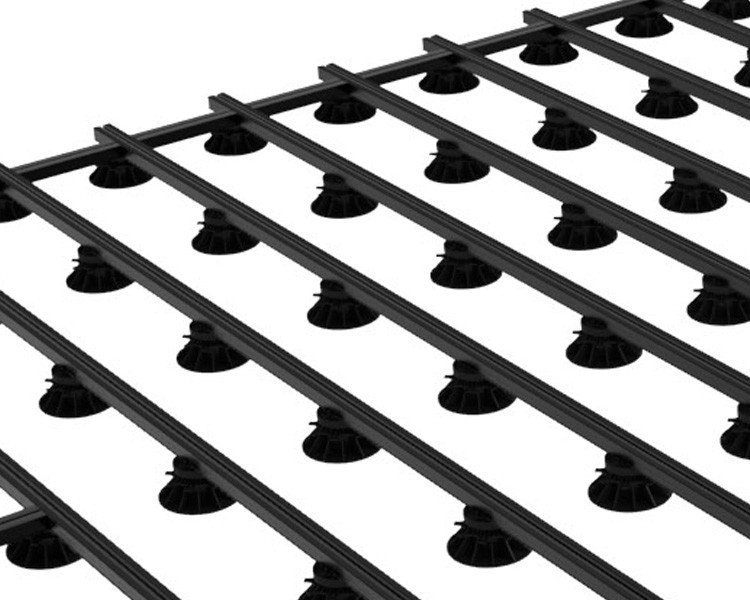

Das StructurAL®-Konzept ist ein System zur Montage von Aluminiumträgern, die auf höhenverstellbare NIVO® Bodenträger gesteckt werden. Dieses Konzept, das sowohl für die Montage von Terrassendielen als auch für Platten aus Feinsteinzeug vorgesehen ist, bietet vielfältige Möglichkeiten der Realisierung auf einem einzigen Unterbau!

Dieses absolut unverrottbare und demontierbare System, das leistungsfähiger ist als Kiefern- oder Tropenholzbalken, erfüllt perfekt neueste technische Anforderungen und nimmt Ihnen endlich die Sorge um die Haltbarkeit Ihrer Balken!

Eigenschaften

Masse
Querschnitt: 40 mm x 60 mm
Länge: 3 m
Dicke: 2 mm
Material
Mattschwarz pulverbeschichtetes Aluminium
Legierung 6063 T5
Zugehörige Komponenten
Aluminiumhalterung 35x35x35mm + Metallschraube
Verbindungshülse für Tragbalken 35x175mm
Aufsatz für NIVO® Stelzlager für Fliesen
Cobra Tee Al +Universal-Clip
Start- und End-Clip
EPDM-Klebeband
Installation
Snap-on / Snap-off-System durch den NIVO Stelzlageraufsatz
Reichweite von 80 cm zwischen 2 Stelzlagern

Schnelle und einfache Montage

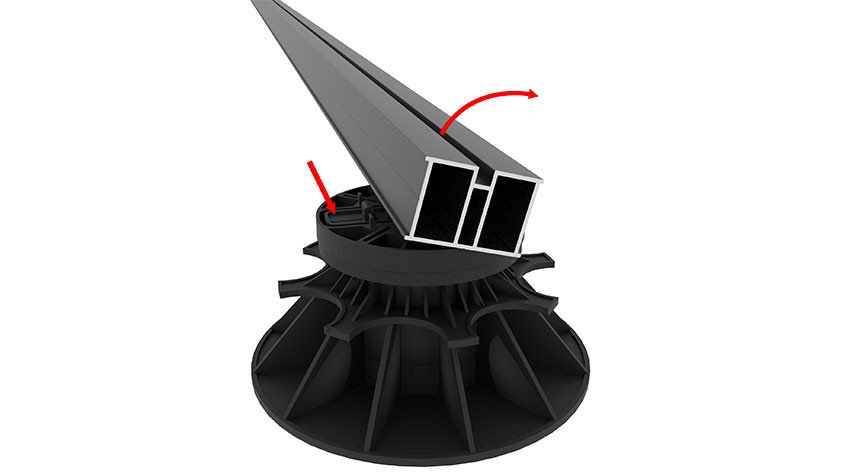

Montage und Demontage des StructurAL ® Trägers

Die Aluminiumbalken können einfach auf den Aufsatz gesteckt werden. Drücken Sie einfach auf den Aufsatz, um ihn zu lösen!

Erprobte Langlebigkeit

Das Aluminiumstrukturkonzept StructurAL® bietet Ihnen eine Garantie für eine absolut unverrottbare Unterkonstruktion, die mindestens so langlebig ist wie Ihre Dielen. Sie müssen bezüglich der Haltbarkeit Ihrer Tragbalken keine Sorgen mehr machen: Selbst in sehr feuchten Gebieten ist es unwahrscheinlich, dass Ihre Struktur verrottet oder sich verformt, im Gegensatz zu herkömmlichen Holzstrukturen.

Die Terrasse Ihres Lebens!

Im Gegensatz zu Holzbalken sind Aluminiumbalken absolut verrottungsfest und halten Feuchtigkeit und Schimmelpilzbefall perfekt stand. Aluminiumbalken sind tragende Elemente ohne die Gefahr von Verformung oder Fäulnis, die sich hervorragend für den Einbau in Terrassenkonstruktionen in feuchten Gebieten mit eignen.

Ein einfach zu installierender Tragbalken

Leicht zu montieren

Die Aluminiumträger haben ein spezielles Profil, das es ermöglicht, sie mit Hilfe eines Aufsatzes einfach auf die NIVO Bodenträger für Fliesen zu stecken. Das demontierbare Konzept StructurAL ist dank der Linearität der Aluminiumträger und mit Hilfe des Montagezubehörs sehr einfach zu installieren.

Befestigung mit Universalclip

Die Aluminiumträger sind reversibel und können beidseitig benutzt werden: eine glatte Seite zum traditionellen Verschrauben mit selbstbohrenden Schrauben sowie eine genutete Seite für eine unsichtbare Befestigung mit dem Cobra Tee AL-Clip. Für Holz- und Holzverbunddielen geeignet.

Komponenten des StructurAL® Konzepts

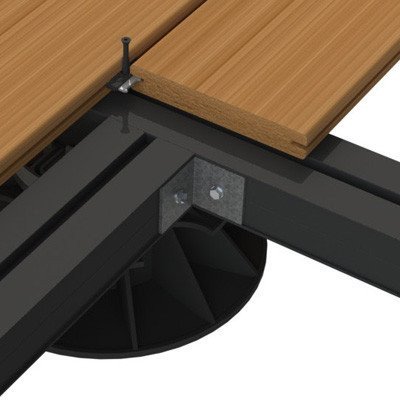

  • Winkelverbindung
    • • Befestigung der Abstandhalter
    • • Maße 35x35x35mm
    • • Lieferung mit selbstbohrenden Schrauben

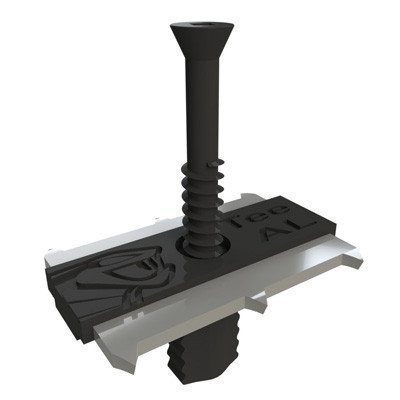

  • Cobra Tee AL
    • • Für Holz- & WPC-Terrassen
    • • Universeller Bi-Material-Clip
    • • Integrierte Schraube
    • • Lieferung in Beuteln mit 90 Clips + Schrauben

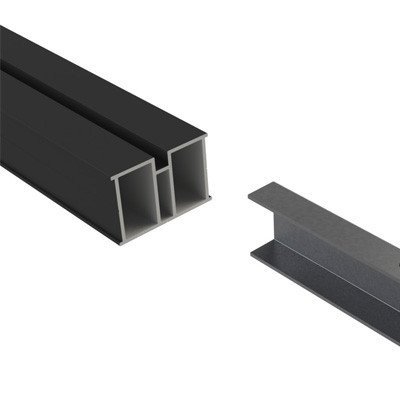

  • Verbindungsschiene für Tragbalken
    • • Zur Verbindung von Tragbalken
    • • Masse: 35 x 175 mm
    • • FLieferung mit selbstbohrenden Schrauben

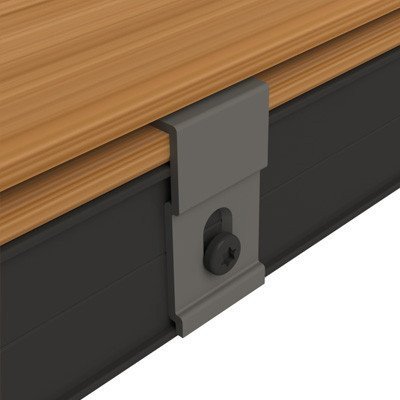

  • Start und End Clip
    • • Pulverbeschichteter Clip, mattschwarz
    • • Passend zur Stärke der Terrassendiele
    • • Maße : 35 x 175 mm
    • • Lieferung mit selbstbohrenden Schrauben
  • Stelzlageraufsatz
    • • Verbindungsstück zwischen verstellbaren Stelzlagern und Aluminiumträgern
    • • Ermöglicht das Aufstecken und Lösen des Balkens
    • • Einfache Demontage

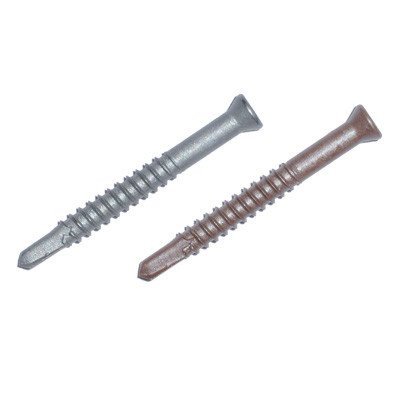

  • Edelstahlschraube für Aluminiumträger
    • • Pulverbeschichtete Schrauben, braun oder grau
    • • Passend zur Farbe der Terrassendiele
    • • Maße 4x35mm
    • • Schraubenkopf TORX T5

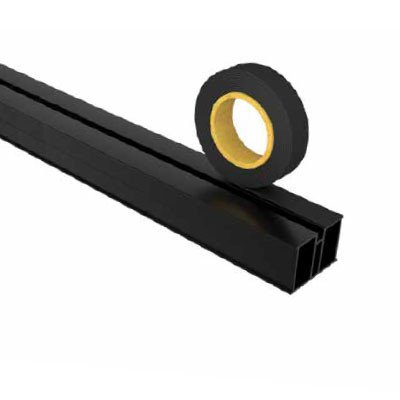

  • Selbstklebendes EPDM-Band 20m
    • • 10 x 5 mm - Länge 20 m
    • • Schwingungs- und Geräuschdämpfung
    • • Dichte: 110 kg/m3 - Shore A: 35

Technische Dokumente

  • STRUCTURAL Montageanleitung (deutsche Fassung).pdf
