Bodenträger für Holzterrassen NIVO®

Zur Höhenausrichtung der Unterkonstruktion

Stelzlager für Holzterrasse
Zeitersparnis
Beständig
Stabil
Produktdetails
  • Zum VHöhenausgleich von Tragbalken von 25 bis 530 mm
  • Stelzlagerkopf mit Halterung für Tragbalken
  • Höhenverstellung durch mikrometrische Zylinder
  • Stützt bis zu 1000 kg
  • Entspricht DTU 43.1 und 51.4
  • Aus recycelbarem Polypropylen

Eigenschaften

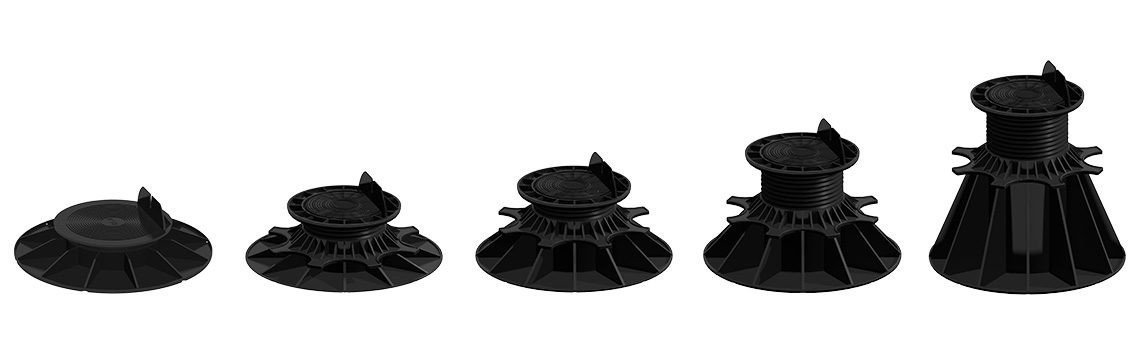

Höhe
von 25 bis 40 mm
von 40 bis 60 mm
von 50 bis 80 mm
von 80 bis 140 mm
von 140 bis 230 mm
Material
Polypropylen
CaCO3
Optionen
Zusatzelement - 60mm
Verstellkeil für 2 bis 5° Neigung
Farbe
Schwarz

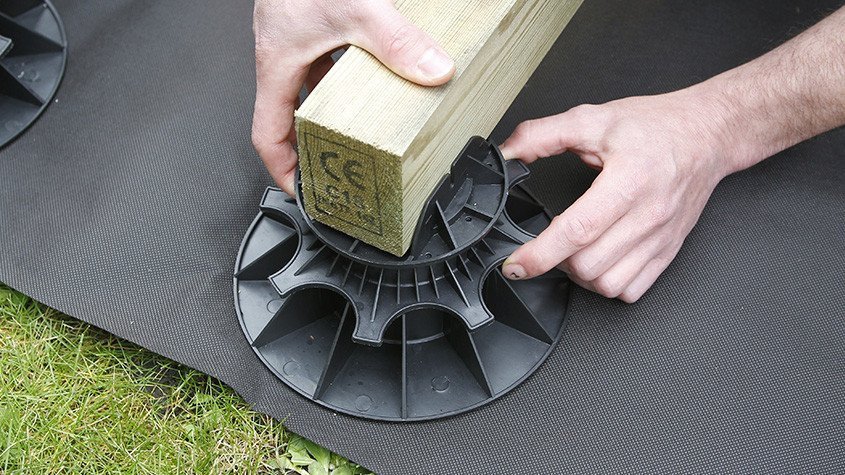

Einfache und schnelle Montage

Durch das Drehschraubensystem kann der Bodenträger NIVO® einfach montiert werden. Die Höhenverstellung der Unterkonstruktion ist maximal vereinfacht. Durch Drehen des Rings auf dem Zylinder verändert sich die Höhe entsprechend der Drehrichtung.

Die Verwendung von Pads NIVO® macht eine bei der Verlegung eine beeindruckende Schnelligkeit möglich. Die Realisierung des Unterbaus und das Verkeilen einer Terrasse erfolgt einfacher und schneller. Sie sparen erhebliche Montagezeit.

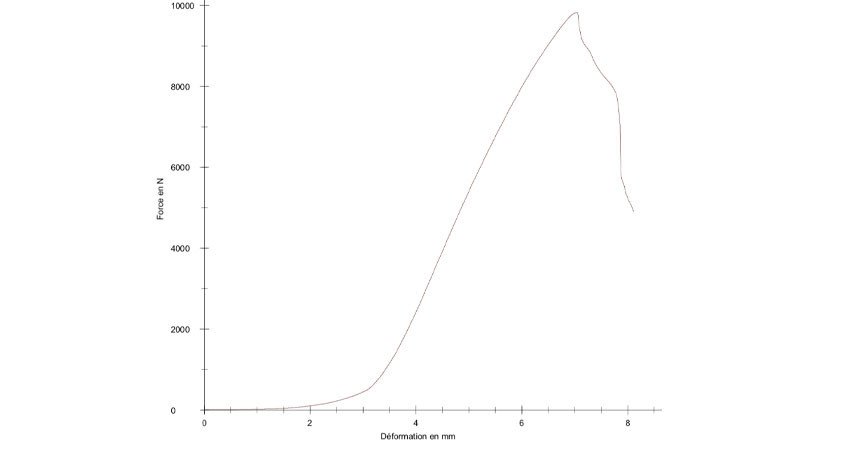

Widerstandskurve

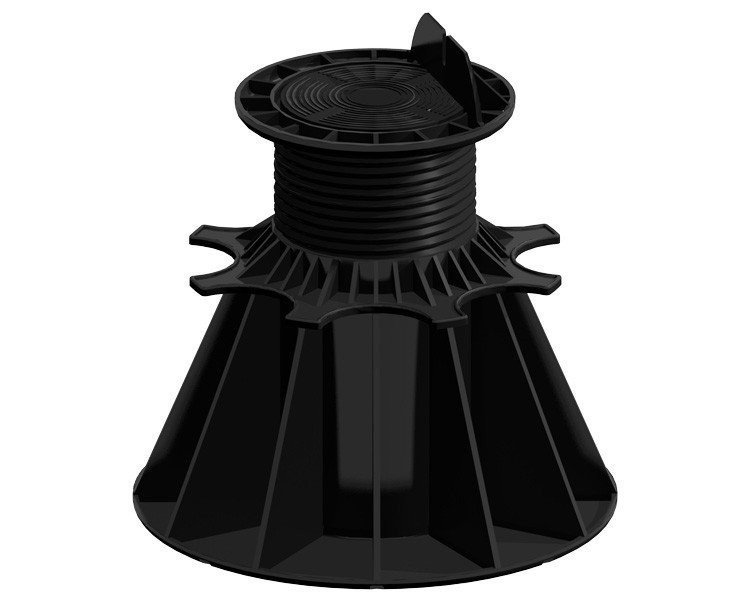

Ein solides und robustes Stelzlager

Jeder Bodenträger NIVO® trägt bis zu 1000 kg zentrierter Kompressionslast. Die Qualität des verwendeten Materials sorgt für eine ausgezeichnete Beständigkeit und eine bemerkenswerte Stabilität. Daher sind NIVO-Bodenträger, ob für eine private oder öffentliche Terrasse, für jede Art von Projekt und für maximale Sicherheit geeignet.

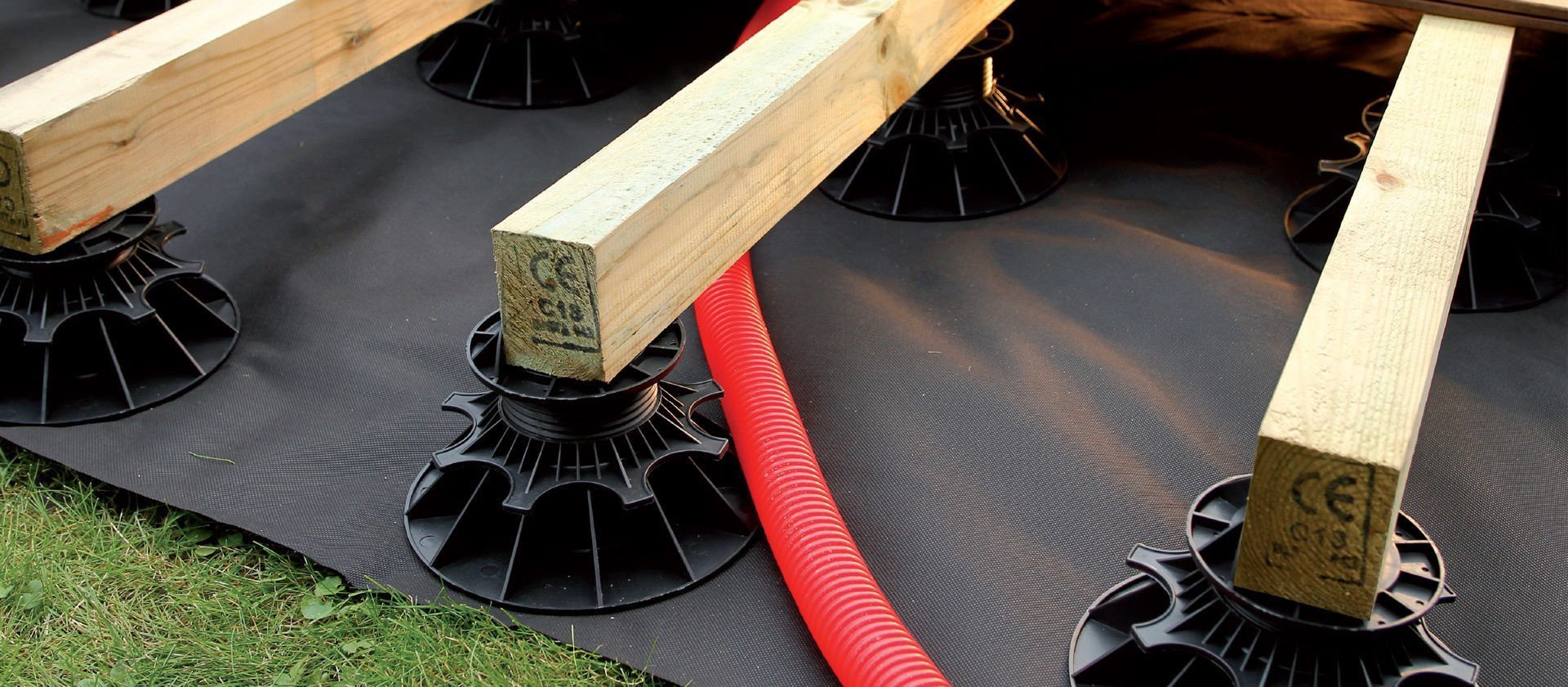

Stelzlager Holzterrassen

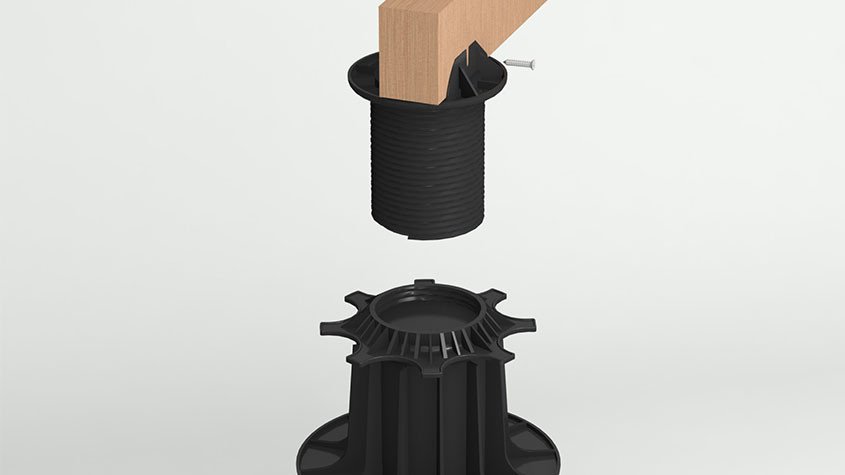

Stelzlagerkopf für Tragbalken

Die NIVO®-Stelzlagerköpfe für Tragbalken eignen sich für die Befestigung von Holzbalken.

Die L-Halterung ermöglicht eine seitliche Verschraubung, um den Balken stabil am Stelzlager zu fixieren.

Die Verschraubung kann auch von oben über den Balken erfolgen und somit den Stelzlagerkopf durchqueren

Verstellbare Stelzlager für NIVO®-Träger

Die von Holzingenieuren entwickelten NIVO-Bodenträger bieten Ihnen ein komplettes Sortiment an verstellbaren Stelzlagern aus PVC, die speziell für die Verlegung von Holzterrassen auf dem Unterbau (Holz oder Beton) entwickelt wurden.

Unsere 25 bis 240 mm hohen Stelzlager sind alle höhenverstellbar und garantieren die Robustheit und Präzision der Montage Ihrer Terrasse auf dem Unterbau. Die Qualität des verwendeten Materials sorgt für bewährte Beständigkeit gegen Witterungseinflüsse und UV-Strahlen, sowie eine bemerkenswerte Stabilität, Garantie für die Qualität unserer Produkte.

NIVO-Bodenträger sind kalibriert und dimensioniert, um höchste Qualität zu gewährleisten. Denn die Fläche des Pads (Ø20cm = 314 cm²) ist groß genug ist, um das Einsinken in den natürlichen Boden zu verhindern. Und der Durchmesser der Rotationsschraube ist einer der größten auf dem Markt und bietet eine hervorragende Stabilität des Stelzlagers.

Darüber hinaus ist jeder Stelzlagerkopf mit 4 Stiften ausgestattet, die jede Art von Platte aufnehmen können: Holz, Kies, Beton...

Durch das Drehschraubensystem kann der Terrassenfuß NIVO® einfach montiert werden. Die Höhenverstellung der Unterkonstruktion ist maximal vereinfacht.

Denn NIVO hat eine Auswahl an Terrassenfüßen speziell für das Verlegen von Holzterrassen auf Balken oder Platten, selbsttragenden Gittern aus Beton oder Holz entwickelt. Fest und widerstandsfähig bis zu einer Tragelast von mindestens 1 Tonne, unsere Terrassenfüße sind höhenverstellbar und einfach zu montieren. Die NIVO-Stelzlager sind in einer Höhe von 40 bis 60 mm verstellbar. Um die Auswahl an Höhen zu vervollständigen, kann zwischen dem Sockel und dem Träger ein Aufsatz von 6 cm dazwischen gelegt werden.

Zudem erfüllen unsere Terrassenfüße alle die DTU 43 und 51-4. Die zulässige Belastung pro Stelzlager beträgt 1000 kg, nach DTU einzuhaltendes Gewicht (Protokoll der Belastungsprüfung auf Anfrage erhältlich).

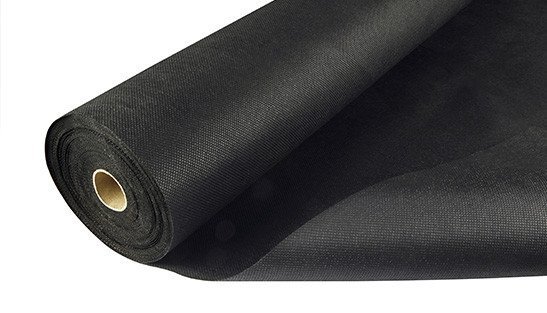

Sie müssen auf stabilem Boden (Abdichtung, Beton, Sand, Mutterboden...) montiert werden. Um das Nachwachsen der Vegetation unter der Terrasse zu verhindern, ist es sehr ratsam, ein Wurzelvlies zu verlegen.

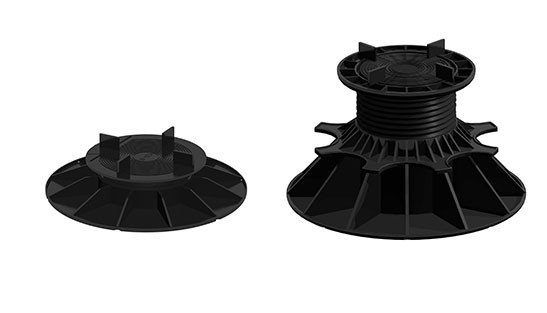

Auf den Bodenträgern NIVO für Platten können Sie zwischen den Haltenoppen selbsttragende Platten aus Beton oder aus Holz verlegen. Für einen stabilen und robusten Untergrund werden durchschnittlich 4 bis 5 Bodenträger pro m2 benötigt.

Um die genaue Anzahl der von Ihnen benötigten Bodenträger zu berechnen, verwenden Sie unseren Online-Kalkulator.

Technische Diagramme

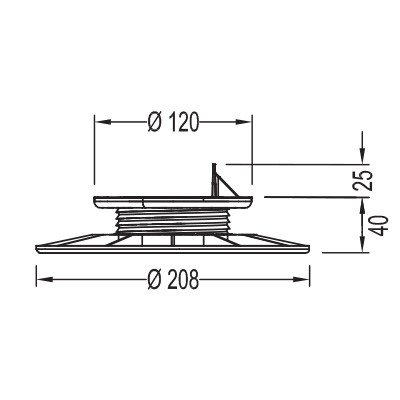

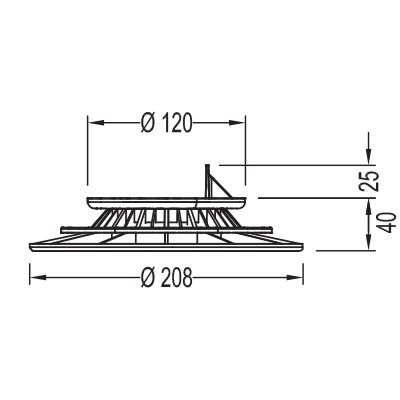

  • Bodenträger 25 - 40 mm
    • - Öffnung min.: 25 mm
    • - Öffnung max.: 40 mm
    • - Gewicht: 0.17 kg

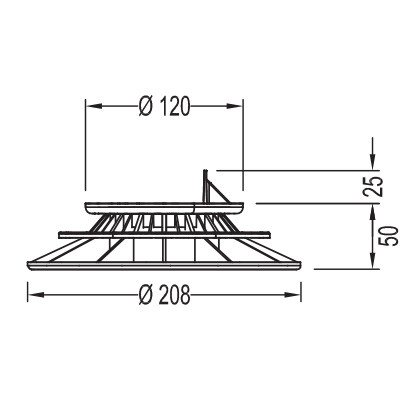

  • Bodenträger 40 - 60 mm
    • - Öffnung min.: 40 mm
    • - Öffnung max.: 60 mm
    • - Gewicht: 0.23 kg

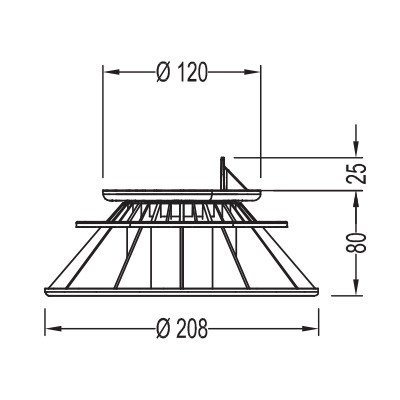

  • Bodenträger 50 - 80 mm
    • - Öffnung min.: 50 mm
    • - Öffnung max.: 80 mm
    • - Gewicht: 0.26 kg

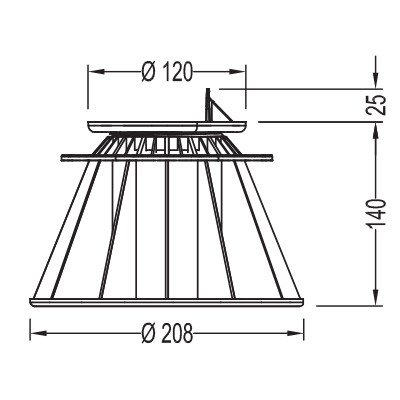

  • Bodenträger 80 - 140 mm
    • - Öffnung min.: 80 mm
    • - Öffnung max.: 140 mm
    • - Gewicht: 0.33 kg
  • Bodenträger 140 - 230 mm
    • - Öffnung min.: 140 mm
    • - Öffnung max.: 230 mm
    • - Gewicht: 0.51 kg

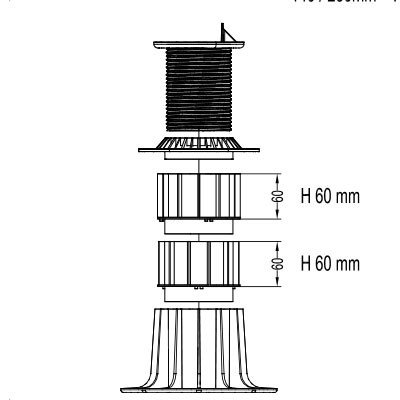

  • Stelzlager (Schema)
    Bodenträger 140 + Zusatzelement
    • - Öffnung min.: 230 mm
    • - Öffnung max.: 530 mm

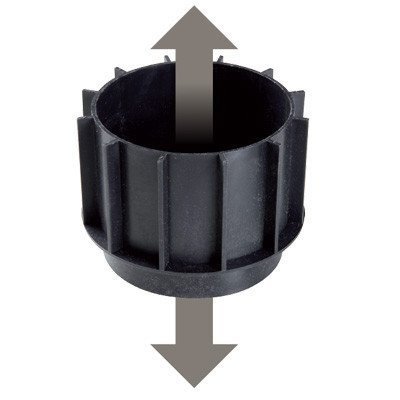

Zusatzelement 60mm zur Erhöhung von Stelzlagern

Zusatzelement 60mm zur Erhöhung von Stelzlagern von 140-230mm. Sie können bis zu 5 Zusatzelemente für eine maximale Höhe von 530 mm übereinander stapeln und behalten gleichzeitig eine stabile Basis.

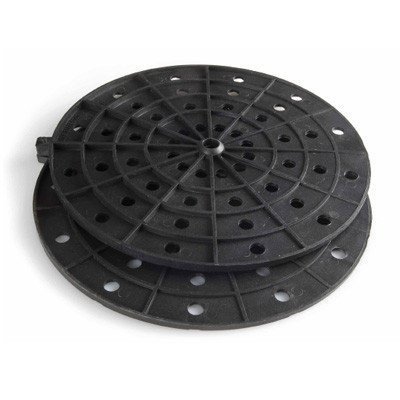

Neigungskorrektur 2 bis 5%.

Der NIVO® Neigungskorrektor ermöglicht den Ausgleich einer Neigung von 2 bis 5%.

Die Verbindung mit dem Boden des Stelzlagers ist stabil und bietet eine gute Standfestigkeit für Ihre Terrasse auf Platten- oder Balkenunterbau
