WPC Fassadenverkleidung montieren: die Anleitung Schritt für Schritt
WPC Fassadenverkleidung montieren: die Anleitung Schritt für Schritt
- Schützen Sie den Untergrund mit einer Fassadenbahn.
- Montieren Sie die Unterkonstruktion (Holz- oder Metalllattung) mit einem Achsabstand von maximal 600 mm (400 mm bei WEO® Essential) und schützen Sie sie mit einem EPDM-Band.
- Sorgen Sie für die Hinterlüftung: 20 mm Luftschicht, Zu- und Abluftöffnungen unten und oben, 150 mm Abstand zum Boden.
- Kalibrieren Sie jedes Profil vor der Montage.
- Verlegen und verschrauben Sie die Profile je nach Verlegerichtung: horizontal von unten nach oben, vertikal auf einer doppelten Unterkonstruktion.
- Halten Sie 5 mm Dehnungsfuge ein und schließen Sie mit den Aluminiumprofilen ab.
Fachgerecht montiert, bleibt eine WPC Fassadenverkleidung über viele Jahre stabil, hinterlüftet und optisch einwandfrei. Diese Anleitung gilt für alle WEO® Profile und fasst die Verlegevorgaben Schritt für Schritt zusammen: Material, Unterkonstruktion, Hinterlüftung, vertikale oder horizontale Verlegung, Befestigung und Abschlüsse – im Neubau wie in der Renovierung.
Die angegebenen Maße und Schraubenreferenzen stammen aus der technischen Anleitung der Profile WEO®35 und WEO®60, die am häufigsten verbaut werden. Für WEO® Essential und WEO® 120-60 gelten dieselben Grundsätze (hinterlüftete Unterkonstruktion, Luftschicht, Wärmeausdehnung von 1 mm pro laufendem Meter); nur der Achsabstand ändert sich bei WEO® Essential (400 mm). Die Details zur Befestigung finden Sie im jeweiligen Produktdatenblatt.
Welches Material und Werkzeug brauchen Sie für eine WPC Fassade?
Legen Sie vor Beginn die passenden Materialien und Werkzeuge bereit:
- Die WEO® Fassadenprofile der gewählten Serie:
- WEO®35 und WEO®60: Lamellenoptik, 170 mm Gesamtbreite, 140 mm Deckbreite, Längen 2,90 m oder 3,90 m.
- WEO® Essential: Stülpprofil mit Nut und Feder, 15 × 173 mm, Längen 2,90 m oder 3,90 m, verdeckte Befestigung. Achtung: Die Unterkonstruktion erfordert einen Achsabstand von 400 mm.
- WEO® 120-60: Lamellenoptik mit zwei Breiten (120 und 60 mm) auf einem Profil, Länge 3,90 m.
- Die Unterkonstruktion: Holzlatten der Gebrauchsklasse 2 mit Schutzband oder 3b, Festigkeitsklasse mindestens C18, oder eine Metallunterkonstruktion.
- Eine Fassadenbahn und ein EPDM-Band zum Schutz der Latten.
- Edelstahlschrauben: selbstbohrende Edelstahlschrauben für WEO® Essential und WEO® 120-60; für WEO®35 und WEO®60 die Fiberdeck Edelstahlschrauben A2:
- Verdeckte Befestigung (vertikale Verlegung): Schrauben 4,2 × 32 mm, Art.-Nr. FD1940, Box mit 200 Stück.
- Sichtbare Befestigung: Schrauben 4,2 × 38 mm mit farbigem Kopf, Art.-Nr. FD1447 bis FD1451 je nach Farbe, Box mit 100 Stück inkl. T20-Bit.
- Passende Abschlussprofile aus pulverbeschichtetem Aluminium: F-Profil 65 × 80 mm, Click-Profil 50 × 50 mm oder 35 × 41 mm. Für WEO® Essential: Aluminium-Startprofil und lackierte Eckwinkel 35 × 45 mm.
- Eine Kappsäge auf Tisch zum Ablängen.
- Ein Fassadenschrauber mit Drehmomentbegrenzung oder Tiefenanschlag. Schlagschrauber sind nicht zulässig: Ein zu tief eingedrehter Schraubenkopf kann das Profil reißen lassen.
Für WEO®35 und WEO®60 rechnen Sie mit etwa 12 Schrauben pro m² (Achsabstand 600 mm) sowie 2,46 Profilen pro m² bei 2,90 m bzw. 1,83 Profilen pro m² bei 3,90 m.
Die Montageschritte der WPC Fassadenverkleidung
Die Montage der WEO® Profile folgt einer festen Reihenfolge – vom Schutz des Untergrunds bis zu den Abschlüssen. Das Video zeigt eine komplette Verlegung von WEO®35:
Schritt 1:Profile lagern und Untergrund schützen
WPC ist kriechempfindlich: Lagern Sie die Profile immer flach und auf ganzer Länge aufliegend, unter der Schutzfolie der Palette und ohne Last darauf. Tragen Sie sie einzeln oder zu zweit, hochkant. Auf der Baustelle beginnen Sie damit, die Fassadenbahn abzurollen und auf dem Untergrund zu befestigen.
Schritt 2:Unterkonstruktion montieren
Die Unterkonstruktion nimmt die Windlasten auf und hält die Verkleidung auf Abstand zur Wand. Ihr Querschnitt hängt vom Untergrund ab:
- Direkt auf Mauerwerk (Mauerstein, Beton): Latten 27 × 40 mm.
- Mit Außendämmung: eine erste Lage Kanthölzer 60 × 40 mm, darauf eine zweite Lage Latten 27 × 40 mm.
- Metallunterkonstruktion: Unterkonstruktion und Winkelkonsolen gemäß Cahier du CSTB 3194_V2, mit mindestens 30 mm Auflagebreite auf dem Träger.
Der Achsabstand der Träger beträgt maximal 600 mm bei WEO®35, WEO®60 und WEO® 120-60 (645 mm im Holzrahmenbau bei WEO®35 und WEO®60) und 400 mm bei WEO® Essential. Verdoppeln Sie die Träger an den Profilstößen: Bei vollen Längen von 2,90 m oder 3,90 m sehen Sie an den Profilenden einen Achsabstand von 300 mm vor. Schützen Sie die Latten mit einem EPDM-Band.
Schritt 3:Hinterlüftung und Bodenabstand sicherstellen
Zwischen der Rückseite der Profile und der tragenden Wand bzw. der Dämmung muss eine durchgehende Luftschicht von mindestens 20 mm bestehen. Sehen Sie Zu- und Abluftöffnungen oben und unten vor, mit 15 mm Öffnung an Attika, Laibung und Fenstersturz. Am Sockel halten Sie 150 mm Abstand zum fertigen Boden ein; auf festem Boden mit Metallunterkonstruktion sind 50 mm möglich.
Schritt 4:Profile kalibrieren und zuschneiden
Die Profile können eine fertigungsbedingte Überlänge von bis zu 10 mm haben. Kürzen Sie sie daher immer mit der Kappsäge auf das gewünschte Maß, damit die Kanten rechtwinklig und die Fugen sauber sind.
Schritt 5:Profile verlegen und befestigen
Die Befestigung hängt von der Verlegerichtung ab: sichtbar verschraubt bei horizontaler Verlegung, verdeckt oder sichtbar bei vertikaler Verlegung. Beide Methoden werden im nächsten Abschnitt beschrieben. In jedem Fall liegt der Stoß zweier Profile immer auf einem Träger, und der Schraubenkopf liegt ohne Druck auf dem Profil auf.
Schritt 6:Wärmeausdehnung berücksichtigen und Abschlüsse setzen
WEO® Profile dehnen sich um etwa 1 mm pro laufendem Meter bei 40 °C Temperaturunterschied aus: Ein 3,90 m langes Profil, das morgens 5 °C und nachmittags 40 °C erreicht, wird rund 3 mm länger. Lassen Sie deshalb 5 mm Fuge zwischen jedem Profilende und jedem Hindernis (Fenster, Wand, Ecke, anderes Profil). Decken Sie Fugen und Schnittkanten anschließend mit den passenden Aluminiumprofilen ab (F-Profil oder Click-System), an Außen- und Innenecken ebenso wie an Öffnungen.
Vertikal oder horizontal verlegen: die Unterschiede
Alle WEO® Profile (WEO®35, WEO®60, WEO® Essential und WEO® 120-60) lassen sich horizontal wie vertikal verlegen. Die Wahl ist zuerst eine Frage der Optik, sie verändert aber den Aufbau der Unterkonstruktion und die Befestigung. Die Tabelle fasst die Vorgaben der Anleitung für WEO®35 und WEO®60 zusammen.
| Kriterium | Horizontale Verlegung | Vertikale Verlegung |
|---|---|---|
| Unterkonstruktion | Eine Lage senkrechter Latten | Lattung und Konterlattung, damit die Luft von unten nach oben strömt |
| Befestigung | Sichtbar: eine farbige Schraube in einer einzigen Nut | Verdeckt: Schraube FD1940 in der unteren Feder. Sichtbar möglich |
| Achsabstand | maximal 600 mm | maximal 600 mm |
| Verlegerichtung | Von unten nach oben, Reihe für Reihe, Feder nach oben | Profil für Profil, jedes auf die Träger der äußeren Lage geschraubt |
| Wirkung | Klassische Linien, die Fassade wirkt breiter | Moderne Wirkung, die Fassade wirkt höher |
Horizontale Verlegung der WPC Fassadenverkleidung
Verlegen Sie die Profile von unten nach oben, Reihe für Reihe und nicht in senkrechten Bahnen, damit Sie Profile und Fugen laufend ausrichten können. Die Nut liegt unten, die Feder oben – so kann sich kein Wasser stauen.
In der Fläche setzen Sie an jedem Träger eine farbige Schraube (Art.-Nr. FD1447 bis FD1451) in einer einzigen Nut, also im Abstand von 600 mm. Bohren Sie das Profil mit Ø 6 mm vor, damit es arbeiten kann, halten Sie 15 mm Abstand zum Profilende und zum Rand der Holzträger ein und schrauben Sie ohne Druck.

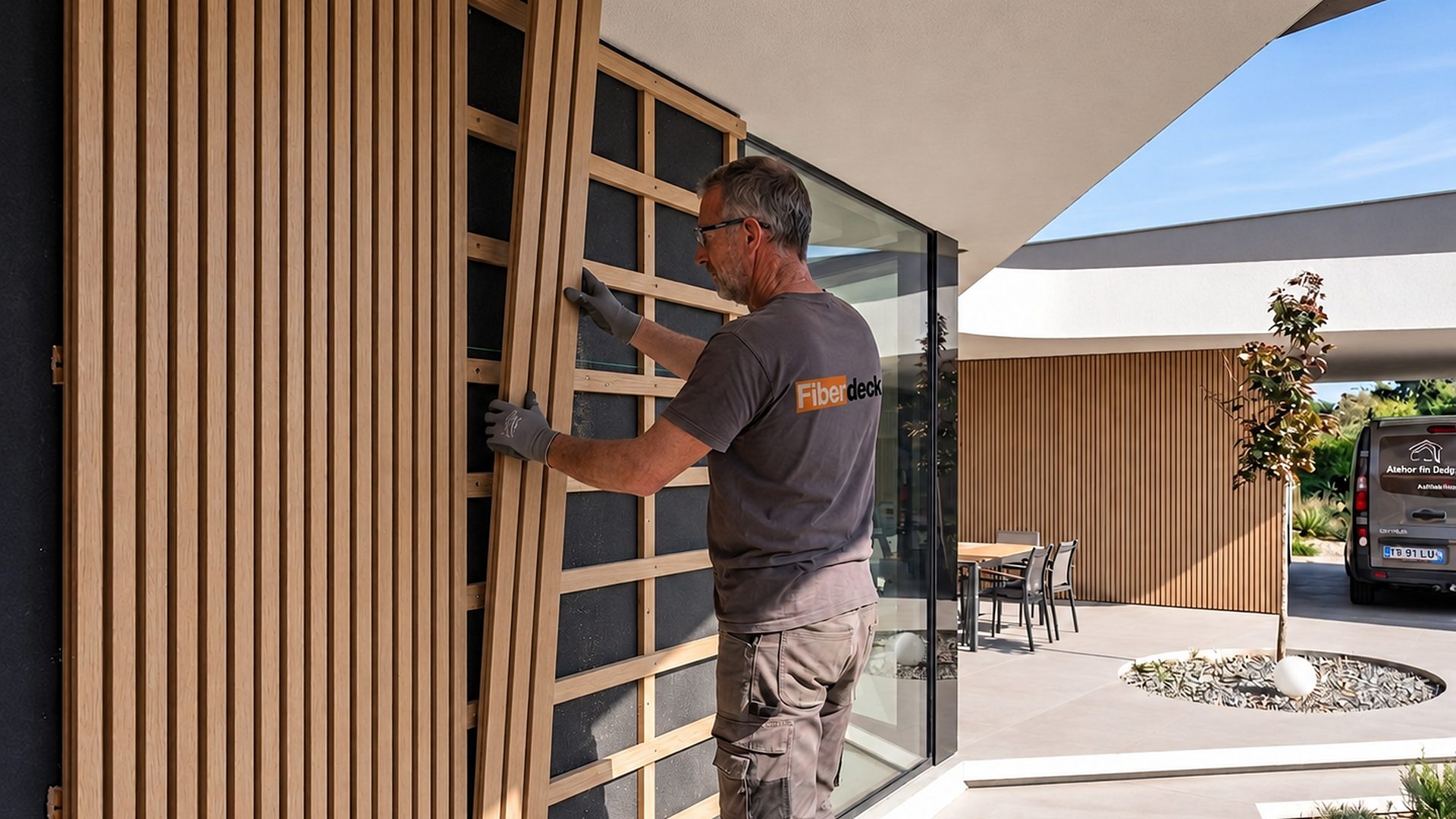

Vertikale Verlegung der WPC Fassadenverkleidung
Die vertikale Verlegung erfordert eine doppelte, gekreuzte Holzunterkonstruktion (Lattung und Konterlattung), damit die Luft hinter den Profilen von unten nach oben strömen kann. Die äußere Lage, auf der die Profile befestigt werden, wird mit einem EPDM-Band geschützt.
Befestigen Sie jedes Profil an jedem Träger (Achsabstand 600 mm) mit einer Schraube FD1940 in der unteren Feder: Die Befestigung bleibt unsichtbar. An Ecken und Anschlüssen setzen Sie zusätzlich eine farbige Schraube in die Vertiefung (Art.-Nr. FD1447 bis FD1451). Für eine sichtbare Verschraubung kann die FD1940 durch die farbigen Schrauben ersetzt werden, nach denselben Vorgaben wie bei der horizontalen Verlegung.
Fiberdeck bietet mehrere Serien für unterschiedliche Breiten und Optiken: Neben den Bestsellern WEO®35 und WEO®60 stehen Ihnen auch WEO® Essential und WEO® 120-60 zur Verfügung – je nach gewünschter Fassadengestaltung.
Montagefehler, die Sie vermeiden sollten
Die meisten Schäden an einer WPC Fassade entstehen nicht durch das Material, sondern durch die Montage. Darauf sollten Sie achten:
- Die Luftschicht verkleinern oder weglassen, indem die Profile direkt am Untergrund anliegen: Die Fassade kann nicht mehr atmen.
- Zu- und Abluftöffnungen verschließen (verschmutzte Gitter, Bauschutt): Die Luftzirkulation wird unterbrochen.
- Bei vertikaler Verlegung nur eine einfache Lattung setzen: Ohne Konterlattung zirkuliert keine Luft mehr.
- Fassadenbahn oder EPDM-Band auf den Latten vergessen: Wasser erreicht Untergrund und Befestigungen.
- Die 5-mm-Dehnungsfugen vergessen oder zwei Profile zwischen zwei Trägern stoßen.
- Einen Schlagschrauber verwenden oder zu fest anziehen: Der Schraubenkopf dringt ein und verursacht einen Riss.
- Profile auf weit auseinanderliegenden Auflagen lagern: Sie verformen sich durch Kriechen.
Nach der Montage: eine pflegeleichte WPC Fassade
Die Polyethylenschicht aus der Koextrusion umhüllt die gesamte Oberfläche der Profile: Sie schützt vor Feuchtigkeit, Flecken und UV-Strahlung und ist 20 Jahre farbecht ohne sichtbare Verfärbung. Eine optische Auffrischung ist nicht nötig: Eine Reinigung mit mildem Haushaltsreiniger genügt, ohne Scheuermittel. Nach einem Schlag lässt sich ein beschädigtes Profil einzeln austauschen; das Vorgehen beschreibt die technische Anleitung WEO®.
Das WEO® System verfügt über ein Avis Technique des CSTB (Nr. 2.2_23-1855_V1), und die Profile entsprechen der Produktnorm EN 15534.
Häufige Fragen zur Montage einer WPC Fassadenverkleidung
Welcher Achsabstand gilt für die Unterkonstruktion einer WPC Fassadenverkleidung?
Der Achsabstand der Träger beträgt in der Fläche maximal 600 mm bei WEO®35, WEO®60 und WEO® 120-60 (645 mm im Holzrahmenbau bei WEO®35 und WEO®60) und 400 mm bei WEO® Essential. An den Profilenden werden die Träger mit 300 mm Achsabstand verdoppelt, damit jedes Ende befestigt werden kann.
Welchen Lattenquerschnitt sollte ich verwenden?
Direkt auf Mauerwerk Latten 27 × 40 mm. Mit Außendämmung eine erste Lage Kanthölzer 60 × 40 mm, dann eine zweite Lage Latten 27 × 40 mm. Das Holz muss der Gebrauchsklasse 2 mit Schutzband oder 3b entsprechen und mindestens die Festigkeitsklasse C18 haben.
Wie werden die Profile bei horizontaler Verlegung befestigt?
Bei horizontaler Verlegung ist die Befestigung sichtbar: eine Edelstahlschraube A2 mit farbigem Kopf (Art.-Nr. FD1447 bis FD1451) in einer einzigen Nut, an jedem Träger. Mit Ø 6 mm vorbohren, 15 mm Abstand zum Profilende einhalten und ohne Druck schrauben.
Ist eine verdeckte Befestigung möglich?
Ja, bei vertikaler Verlegung: Die Schraube FD1940 sitzt in der unteren Feder des Profils und wird vom nächsten Profil verdeckt.
Wie groß muss die Dehnungsfuge sein?
5 mm zwischen jedem Profilende und jedem Hindernis: anderes Profil, Fenster, Wand oder Ecke. Die Profile dehnen sich um etwa 1 mm pro laufendem Meter bei 40 °C Temperaturunterschied aus.
Sollte die Fassade horizontal oder vertikal verkleidet werden?
Beides ist mit allen WEO® Serien möglich, die Wahl ist vor allem eine Frage der Optik. Die horizontale Verlegung benötigt eine einfache Lattung, die vertikale eine Lattung mit Konterlattung für die Hinterlüftung.
